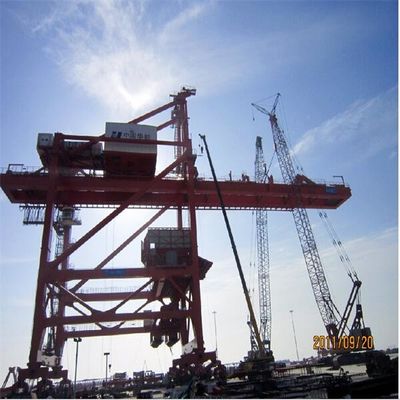

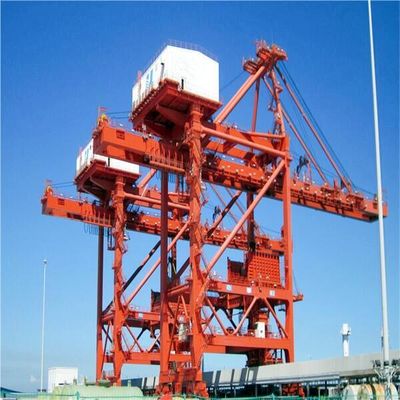

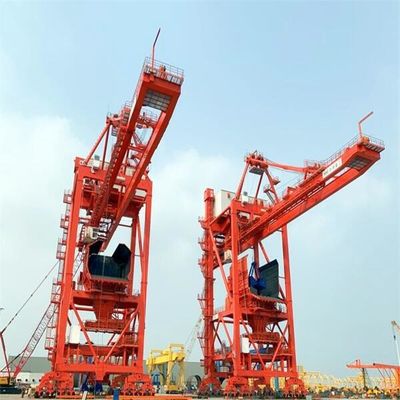

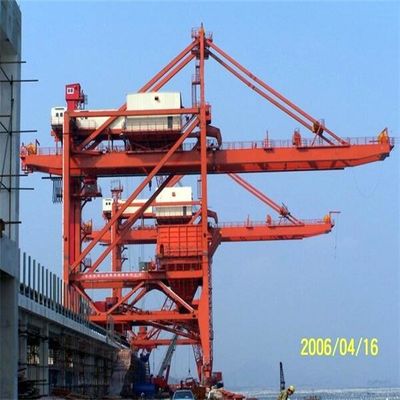

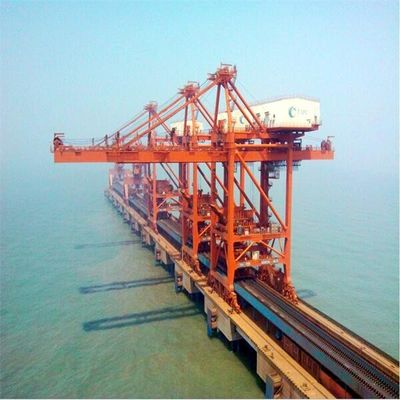

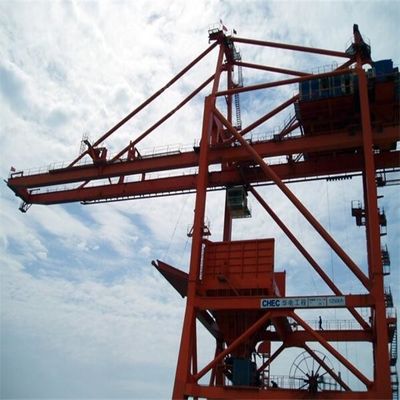

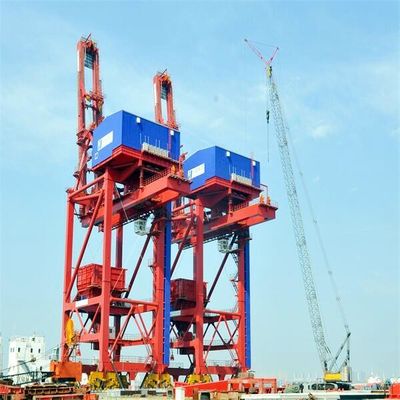

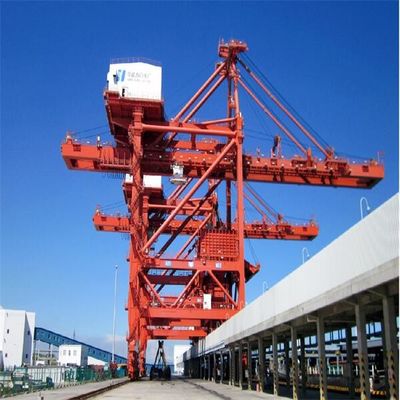

System ciągłego rozładunku statków typu Grab do rozładunku materiałów sypkich
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | SSI-HDCZ |
| Orzecznictwo: | manufacture certificate |
| Numer modelu: | Dostosowane |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | US $1,500,000-5,000,000/ Set |
| Szczegóły pakowania: | nagi |
| Czas dostawy: | 6 miesięcy po otrzymaniu zaliczki |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 20 zestawów / rok |
|
Szczegóły informacji |
|||
| Produkt: | Urządzenie do rozładunku statków typu Grab | obraz: | Znana międzynarodowa marka |
|---|---|---|---|
| Kolor: | przez kupującego | Pojemność: | 4000 t/h |
| Postać: | Ciągły | Korzyść: | wysoka wydajność |
| price: | low cost | Struktura: | stal wysokiej jakości |
| High Light: | Ciągły rozładunek statków typu Grab,ciągły rozładunek statków materiałów sypkich,ciągły rozładunek statków kubełkowych |
||
opis produktu
Mechaniczny (elektryczny) mechanizm różnicowy typu mostowego do rozładunku statków
Mechaniczny (elektryczny) różnicowy rozładunek statków typu mostowego jest obecnie najbardziej zaawansowany i powszechnie stosowany.Jego system podnoszenia, system otwierania i system wciągania są kontrolowane przez cztery bębny.Został specjalnie zaprojektowany, aby specjalizować się w profesjonalnych rozwiązaniach do obsługi ładunków masowych, które zapewniają bardzo wysoki poziom wydajności.

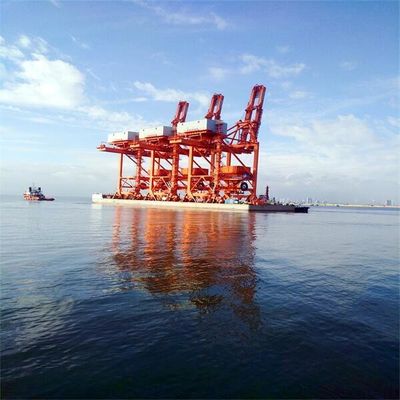

Dzięki wykorzystaniu dużych statków transportowych do wysyłki całej maszyny bez demontażu, co znacznie skraca czas instalacji i uruchomienia sprzętu u klienta.
| Model | Wózek samojezdny | Wózek główny i pomocniczy | Mechanizm różnicowy | Elektryczny mechanizm różnicowy |
| waga(%) | 100% | 80% | 60~65% | 60% |
| stabilność | 1,4 | 1,5 | 1,7~1,8 | 1,7~1,8 |
| Lina stalowadługość | 1 | 6 | 2,5 | 2,5 |
| Pobór energii | 1 | 2,5 | 1,1 | 1.2 |
| Operacyjny koszt(%) | 100% | 95% | 90% | 90% |
| Awaria i konserwacja | Awaria wskaźnik wysoki oraz ciężko do utrzymywać | Niski wskaźnik awarii i łatwy w utrzymaniu, ale system lin stalowych jest skomplikowany | System lin stalowych jest prosty, łatwy do zmiany reduktor biegów ma specyficzną konstrukcję,trudne do utrzymania i zmiany | System lin stalowych jest prosty,reduktor biegów jest standardem,łatwe w utrzymaniu,instalacja elektryczna jest skomplikowana |
| Koszt podstawowych i obiektów (%) | 100% | 95% | 85% | 85% |
| Model | Mechanizm różnicowy | Elektryczny mechanizm różnicowy |
| waga (t) | 1100 | 1050 |
|
Odległość kolejowa(m) Odległość koła(m) |
18~28 18 |
18~28 18 |
|
Nr koła Ciśnienie koła T Sterownik KW |
40 50 7,5*10 |
40 50 7,5*10 |
| Wysięgnik KW | 90~110 | 90~110 |
| Mechanizm czterobębnowy KW |
Uruchom 2X500KW Bieganie315 kW |
4*400 |
| Specyfikacja urządzenia rozładowującego statek | ||||||||||||||||
| naczynie | Pojemność | czas rozładowania | udźwig chwytania |
waga pojedynczy chwyt |
cykl czasy |
jeden cykl | gęstość materiał sypki |
kolej dystans |
kolej | koło nacisk |
zwiększenie zasięgu zasięgu chwytania |
tylny zasięg odległość chwytania |
podnoszenie prędkość |
opuszczenie prędkość |
wózek prędkość |
podróżny prędkość |
| DWT | t/h | godziny | T | T | s | t/m3 | m | kN | m | m | m/min | m/min | m/min | m/min | ||
| 1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58.23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2,5~10 | 12,5~48 | 7,3~28 | 67,42~71,43 | 52,56-53,4 | 0,8~0,9 | 10,5~20 | Qu80~100 | 245~600 | 24~28 | 8~16 | 100~160 | 120~190 | 150~240 | 20 |
| 8000 | 1000 | 8.00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22~30 | 13,3~14,8 | 55,56~67,57 | 53,28~64,8 | 0,85 | 16~22 | Qu80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24.00 | 32 | 19,6 | 63,78 | 56.448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21,88~43,75 | 22~40,5 | 12,8 ~ 25 | 62,52~76,19 | 54~57,6 | 0,85~0,95 | 14~24 | Qu80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33,3~40 | 32~40 | 19,5~25 | 60~67,35 | 56,16~60 | 0,85~0,95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20,5~25,75 | 52.08~68 | 53~69,12 | 0,85~0,9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16,5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55,56~100 | 30~46 | 18~27,6 | 55,56~75,12 | 48~64,8 | 0,8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71,42~83,33 | 45~52 | 27,2~31,5 | 63,16~66,67 | 54~57 | 0,90~2,4 | 24~28 | QU120 | 600~736 | 39~41,5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |

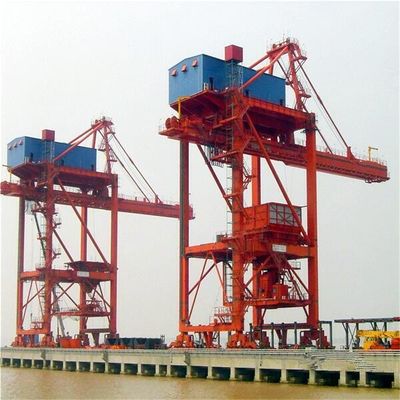

Główna konstrukcja mostowego urządzenia do rozładowywania statków z chwytakiem
Mechanizm rozładunku statków typu mostowego z chwytakiem
1. Mechanizm podróżny
2. Główna konstrukcja urządzenia do rozładunku statków typu mostowego
3. System leja
4. Chwyć mechanizm podnoszenia łyżki (mechaniczny mechanizm różnicowy cztery bębny)
5.Chwyć wiadro (system przewijania liny stalowej)
6. Mechanizm Luffing
7. System przewijania liny stalowej mechanizmu wysięgnika;
8. Wspornikowy hak zabezpieczający
9. System przewijania liny stalowej wózka podtrzymującego linę stalową;
