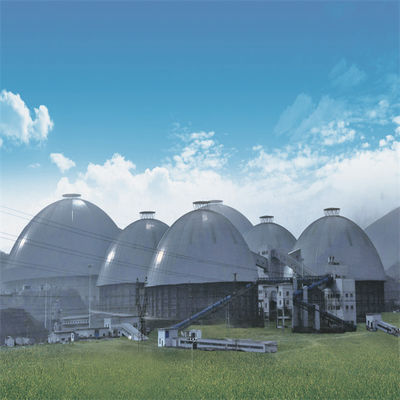

System układania i odzyskiwania ciężkich ładunków dla okrągłego składowiska

opis produktu

Wytrzymały system układania i odzyskiwania dla okrągłego składowiska

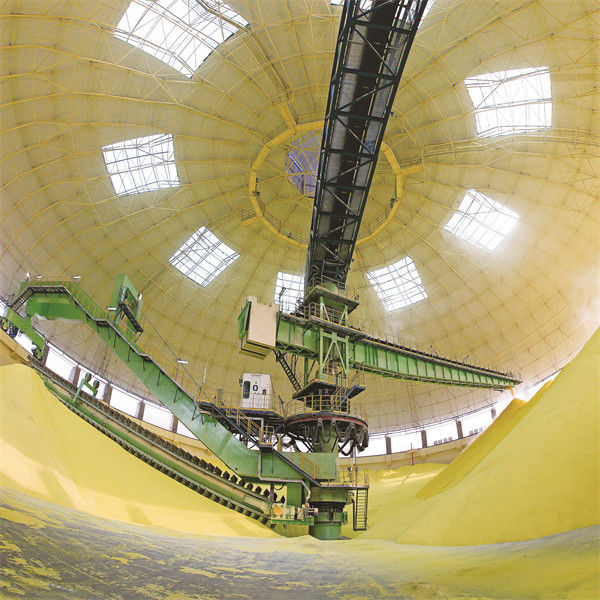

Okrągły układacz i regenerator zgarniaczy portalowych jest stosowany głównie w materiałach budowlanych, węglu, metalurgii, energetyce, portach i innych gałęziach przemysłu i jest głównie używany do układania wapienia lub węgla i innych materiałów sypkich.Wspornik sztaplarki wyposażony jest w przenośnik taśmowy, który przechodzi przez strop kratownicowy konstrukcji stalowej składowiska kołowego z przenośnika taśmowego na koźle, a materiały wsadowe uzupełniają układanie pierścieniowo-stożkowe przez przenośnik taśmowy na wsporniku układarka;Regenerator wykonuje prace regeneracyjne za pomocą trzech procesów łączących: system jezdny, system wysięgnika i system zgarniający.Zgarniacz zgarniający zgarnia materiały do ​​stożkowego leja zasypowego pod centralną kolumną wzdłuż nachylenia stosu i wyprowadza materiały przez podajnik wibracyjny i podziemny przenośnik taśmowy.

Funkcja

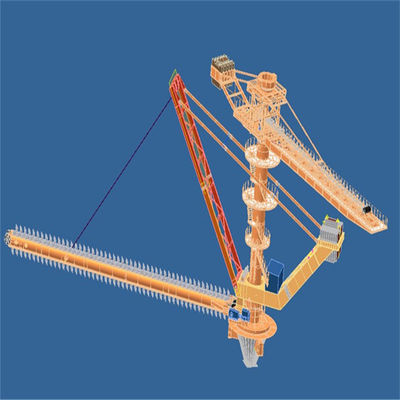

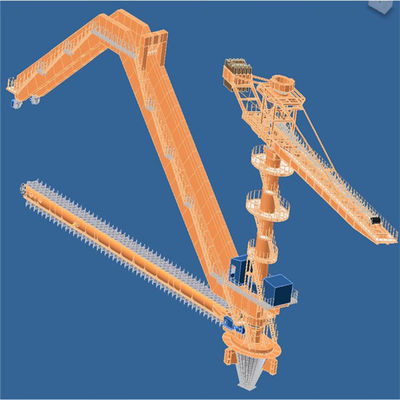

Główne elementy okrągłego układarki i regeneratora

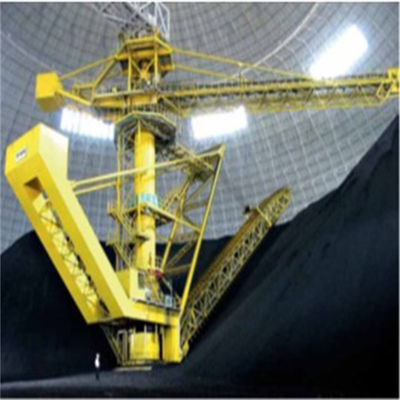

1. Układanie konstrukcji stalowej, przenośnik taśmowy wspornikowy

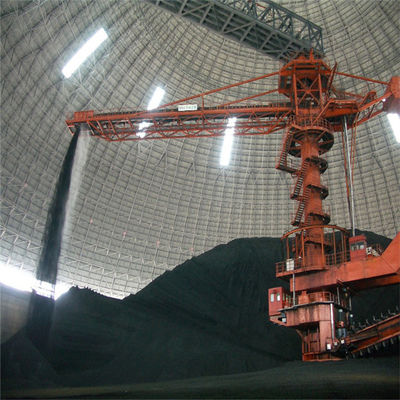

Wózek wspornikowy zajmuje środkową kolumnę jako środek, jeden koniec to przenośnik taśmowy ze wspornikową konstrukcją stalową, a drugi koniec to skrzynia z przeciwwagą.Środkowa część obrotowa do układania w stos jest połączona z centralną kolumną za pomocą łożyska obrotowego, a układarka może obracać się, zazębiając zębnik na napędzie obrotowym z kołem zębatym na środkowej kolumnie.Materiały wchodzące na skład kołowy są rozładowywane na głowicy wspornikowego przenośnika taśmowego i bezpośrednio składowane na składowisko.Układarka obraca się pod pewnym kątem w celu układania na zboczu, aż zostanie ułożona w stos pierścieniowy.

Istnieją dwa główne typy konstrukcyjne wspornikowego układarki, wspornik wspornikowy typu stałego i wspornikowy typ wysięgnika.

Porównanie dwóch typów sztaplarek:

2. Kolumna królewska i mechanizm obrotowy okrągłego układarki i regeneratora

Kolumna królewska regeneratora układarki znajduje się na środku okrągłego placu magazynowego.Jest ważnym elementem regeneratora układarki.Nie tylko przenosi obciążenie głównych komponentów i stojaka wejściowego, ale także jest centrum instalacji komponentów.Dlatego wymagania dotyczące procesu produkcji i instalacji są bardzo wysokie.Wykonany jest z blachy stalowej zwiniętej w cylindryczny kształt, spawany i montowany.Model użytkowy jest wyposażony w stalową konstrukcję do układania w stos, łożysko toczne do układania w stos części obrotowej oraz wciągnik kablowy łączący różne elementy wyposażenia

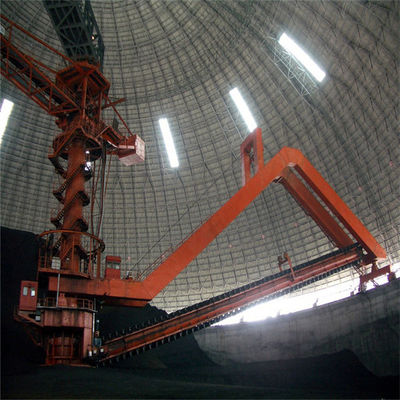

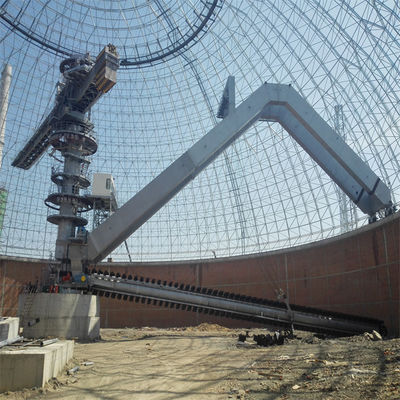

3. Układarka bramowa

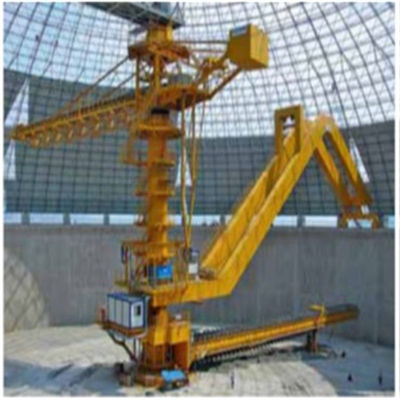

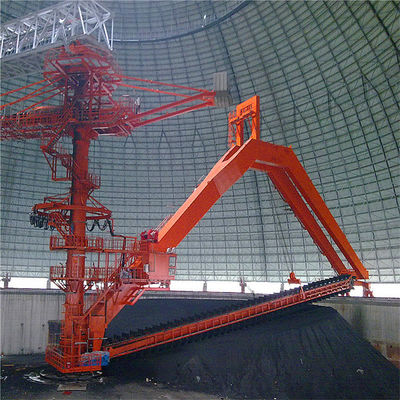

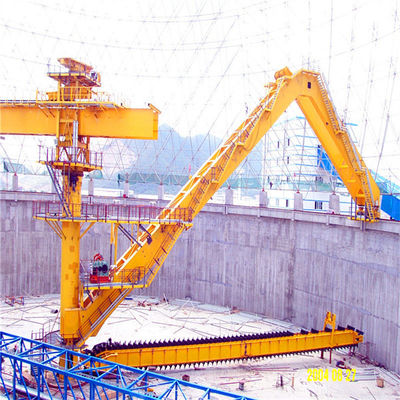

Zgarniacz zgarniacza bramowego składa się głównie z portalu, mechanizmu jezdnego, mechanizmu wysięgnika regenerującego i regeneratora zgarniacza.Suwnica bramowa jest głównym elementem mechanizmu obrotu, wychylenia i podparcia ładunku zgarniacza zgarniającego.Zgarniacz zgarniający jest umieszczony pod suwnicą.Mechanizm wychylenia przyjmuje mechaniczną wciągarkę, a jeden koniec suwnicy jest połączony z centralną kolumną za pomocą łożyska wałeczkowego, drugi koniec jest podparty na okrągłej szynie w górnej części ściany oporowej składowiska, a obrót regenerator napędzany jest kołem jezdnym po torze kołowym.Regenerator suwnicowy ma solidną konstrukcję, a większość ciężaru suwnicy spoczywa na ścianie oporowej, co znacznie poprawia stan naprężeń kolumny centralnej i sprawia, że ​​praca jest bardziej niezawodna.


4. Mechanizm wychylenia regeneratora:
Mechanizm wysięgnika składa się z urządzenia napędowego, zespołu bębna, podwójnej liny stalowej oraz elektrycznego układu wykrywania i sterowania pochylaniem.Operacja wychwytywania zgarniacza zgarniakowego jest wykonywana przez mechanizm pochylania, aby osiągnąć cel odzyskiwania warstwowego.
Mechanizm wysięgnika wykorzystuje pojedyncze uzwojenie z podwójnej liny stalowej, a mechanizm równoważący jest przyjęty na przecięciu dwóch stalowych lin, aby zapewnić zrównoważone naprężenie lewej i prawej stalowej liny, a praca jest bezpieczniejsza.
Urządzenie napędowe mechanizmu wychylenia jest mechanicznie napędzane przez konwersję częstotliwości i regulację prędkości, aby dokładnie kontrolować zmiany amplitudy, aby kontrolować zmianę ilości odzysku.Aby zapewnić bezpieczeństwo oraz dokładne i niezawodne pozycjonowanie mechanizmu pochylania, urządzenie napędowe przyjmuje podwójny układ hamulcowy

5. Regenerator skrobaków

(1) Regenerator zgarniacza przyjmuje koło łańcuchowe do napędzania łańcucha rolkowego, a następnie łańcuch rolkowy napędza zgarniacz w celu odzyskania.Ta metoda ma dużą przyczepność, mały opór liniowy i trwałość.Jest to metoda regeneracyjna łącząca regenerację i transport.
(2) Skrobak jest zamocowany na podwójnym mechanizmie łańcuchowym, a koło zębate jest napędzane przez silnik z tyłu, co zapewnia ruch okrężny.Zgarniacz zgarnia materiały z dolnej części układarki do stożkowego leja w dolnej części kolumny królewskiej.


6. Układ hydrauliczny

Układ hydrauliczny zgarniacza układarki obejmuje głównie układ hydrauliczny wychylenia układarki, układ hydrauliczny napinania łańcucha zgarniacza i ręczny układ hydrauliczny napinania przenośnika taśmowego
Układ hydrauliczny kontroli wychylenia składa się z głównego zespołu silnika pompy, zespołu zaworu sterującego, cylindra olejowego, zespołu zbiornika oleju, akcesoriów hydraulicznych i rurociągów hydraulicznych.Rurociąg cylindra wysięgnika jest wyposażony w zawór bezpieczeństwa na wypadek pęknięcia rurociągu oraz grupę zaworów bezpieczeństwa.
Układ hydrauliczny sterowania cylindrem napinającym składa się z grupy silników pompy, grupy zaworów sterujących, akumulatora, cylindra olejowego, zespołu zbiornika oleju, akcesoriów hydraulicznych i rurociągów hydraulicznych.Napięcie cylindra napinającego można regulować za pomocą odpowiedniego zaworu redukcyjnego.

Aplikacje

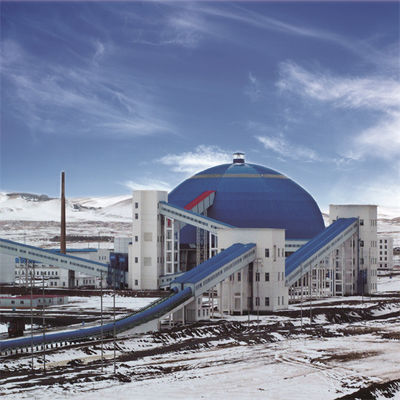

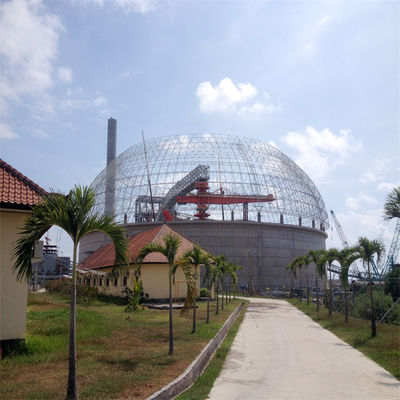

Przypadek 1

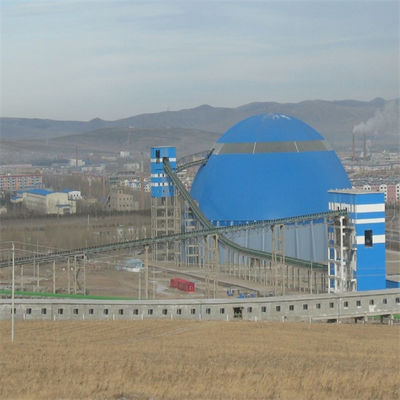

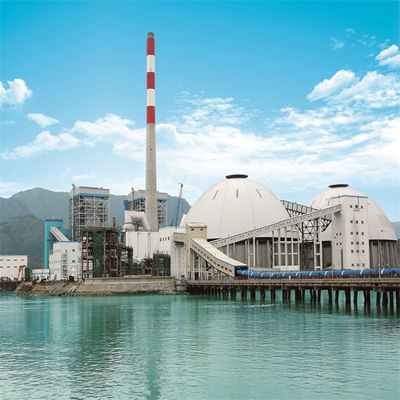

Sprawa2
