Pojemność 600 t/h Wózek magazynowy i regenerator do materiałów sypkich

Układarka magazynowa i regenerator o pojemności 600 t/h do układania i odzyskiwania materiałów sypkich

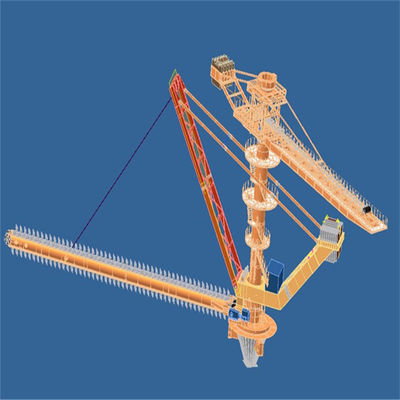

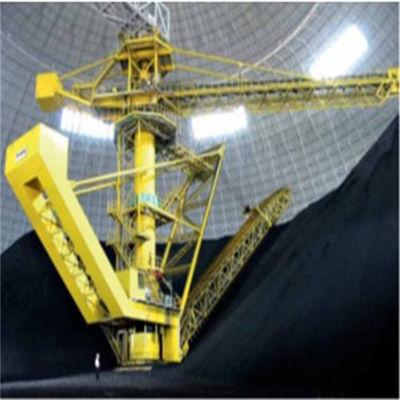

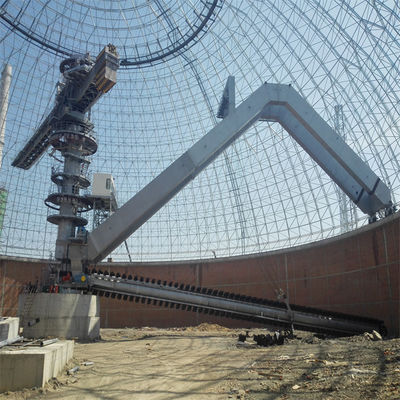

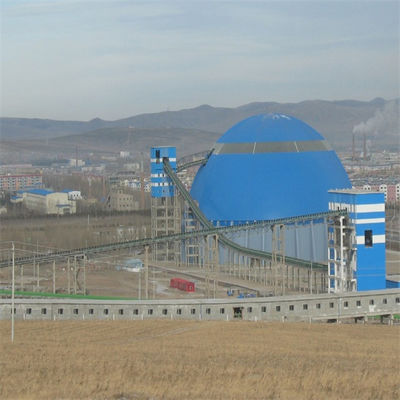

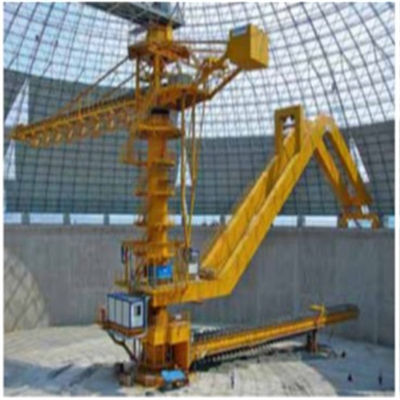

Okrągły układacz i regenerator zgarniaczy portalowych jest stosowany głównie w materiałach budowlanych, węglu, metalurgii, energetyce, portach i innych gałęziach przemysłu i jest głównie używany do układania wapienia lub węgla i innych materiałów sypkich.Wspornik sztaplarki wyposażony jest w przenośnik taśmowy, który przechodzi przez strop kratownicowy konstrukcji stalowej składowiska kołowego z przenośnika taśmowego na koźle, a materiały wsadowe uzupełniają układanie pierścieniowo-stożkowe przez przenośnik taśmowy na wsporniku układarka;Regenerator wykonuje prace regeneracyjne za pomocą trzech procesów łączących: system jezdny, system wysięgnika i system zgarniający.Zgarniacz zgarniający zgarnia materiały do ​​stożkowego leja zasypowego pod centralną kolumną wzdłuż nachylenia stosu i wyprowadza materiały przez podajnik wibracyjny i podziemny przenośnik taśmowy.

Funkcja

Główne elementy okrągłego układarki i regeneratora

1. Układanie konstrukcji stalowej, przenośnik taśmowy wspornikowy

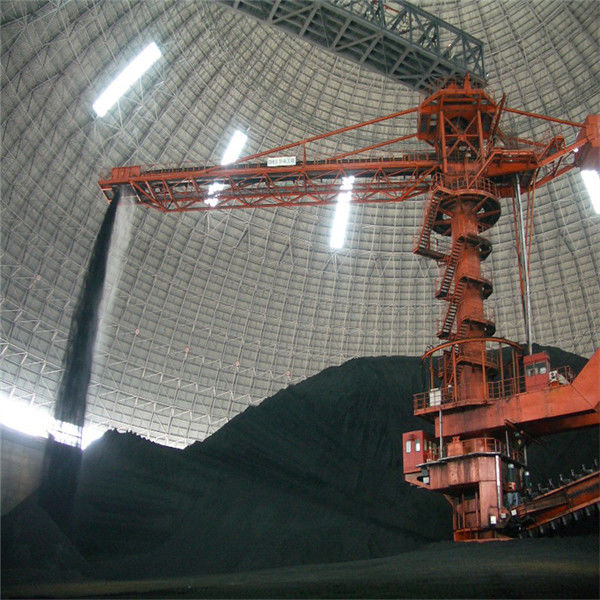

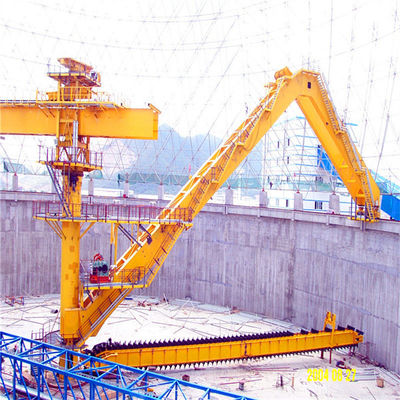

Wózek wspornikowy zajmuje środkową kolumnę jako środek, jeden koniec to przenośnik taśmowy ze wspornikową konstrukcją stalową, a drugi koniec to skrzynia z przeciwwagą.Środkowa część obrotowa do układania w stos jest połączona z centralną kolumną za pomocą łożyska obrotowego, a układarka może obracać się, zazębiając zębnik na napędzie obrotowym z kołem zębatym na środkowej kolumnie.Materiały wchodzące na skład kołowy są rozładowywane na głowicy wspornikowego przenośnika taśmowego i bezpośrednio składowane na składowisko.Układarka obraca się pod pewnym kątem w celu układania na zboczu, aż zostanie ułożona w stos pierścieniowy.

Istnieją dwa główne typy konstrukcyjne wspornikowego układarki, wspornik wspornikowy typu stałego i wspornikowy typ wysięgnika.

Porównanie dwóch typów sztaplarek:

(1) Zaletami stałej układarki są prosta konstrukcja i niski koszt.Wadą jest to, że gdy dolna część sztaplarki nie jest spiętrzona lub stos materiału jest niski, różnica jest ogromna, a kurz na składowisku jest większy (nawet przy systemie natryskowym).

(2) Układarka z wysięgnikiem wykorzystuje siłownik hydrauliczny do podnoszenia lub opuszczania wspornika.Jego zaletą jest to, że wspornik może podnosić się i opuszczać w zależności od wysokości stosu, aby zmniejszyć upadek materiału i uniknąć latania kurzu.Jak również może zmniejszyć wysokość kolumny centralnej i obniżyć koszty.Wadą jest to, że struktura jest bardziej złożona.

2. Kolumna królewska i mechanizm obrotowy okrągłego układarki i regeneratora

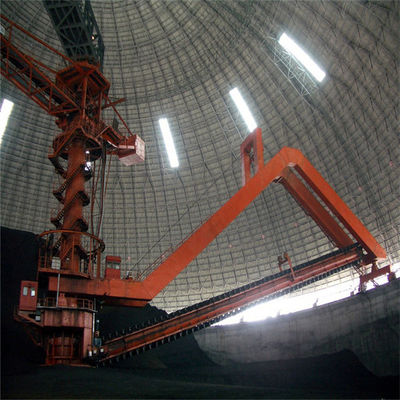

(1) Kolumna króla regeneratora układarki znajduje się na środku okrągłego placu magazynowego.Jest ważnym elementem regeneratora układarki.Nie tylko przenosi obciążenie głównych komponentów i stojaka wejściowego, ale także jest centrum instalacji komponentów.Dlatego wymagania dotyczące procesu produkcji i instalacji są bardzo wysokie.Wykonany jest z blachy stalowej zwiniętej w cylindryczny kształt, spawany i montowany.Model użytkowy jest wyposażony w stalową konstrukcję do układania w stos, łożysko toczne do układania w stos części obrotowej oraz wciągnik kablowy łączący różne elementy wyposażenia
(2) Wierzchołek kolumny królewskiej to układająca się w stos część obrotowa, której górna część jest połączona z kozłem przenośnika taśmowego wchodzącego do okrągłego składu przez łożysko obrotowe i służy jako punkt podparcia dla obciążenia kozła, a część dolna jest połączony z kolumną środkową poprzez łożysko obrotowe.
(3) Aby urządzenie z łożyskiem obrotowym mogło przenosić dużą siłę pionową, siłę poziomą i moment wywracający, przyjęto typ wspornika łożyska obrotowego.Łożysko obrotowe jest chronione osłoną przeciwpyłową.Jego struktura może dostosować się do trudnego środowiska pracy i ma funkcje zapobiegania kurzowi, zapobiegania zanurzeniu w wodzie, tankowania, czyszczenia i konserwacji.
