System układania i odzyskiwania typu mostu do przeładunku węgla okrągłego składowiska

opis produktu

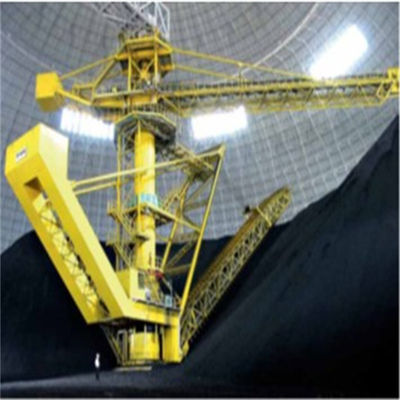

System układania i odzysku typu mostowego do przeładunku węgla

Okrągły układacz i regenerator zgarniaczy portalowych jest stosowany głównie w materiałach budowlanych, węglu, metalurgii, energetyce, portach i innych gałęziach przemysłu i jest głównie używany do układania wapienia lub węgla i innych materiałów sypkich.Wspornik sztaplarki wyposażony jest w przenośnik taśmowy, który przechodzi przez strop kratownicowy konstrukcji stalowej składowiska kołowego z przenośnika taśmowego na koźle, a materiały wsadowe uzupełniają układanie pierścieniowo-stożkowe przez przenośnik taśmowy na wsporniku układarka;Regenerator wykonuje prace regeneracyjne za pomocą trzech procesów łączących: system jezdny, system wysięgnika i system zgarniający.Zgarniacz zgarniający zgarnia materiały do ​​stożkowego leja zasypowego pod centralną kolumną wzdłuż nachylenia stosu i wyprowadza materiały przez podajnik wibracyjny i podziemny przenośnik taśmowy.

Funkcja

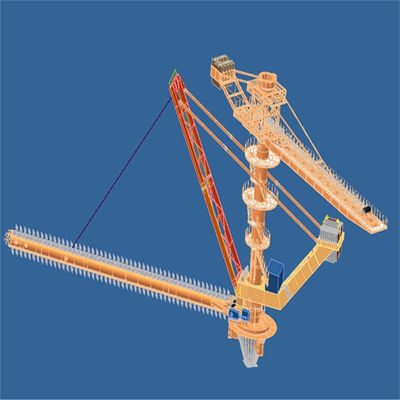

Główne elementy okrągłego układarki i regeneratora

1. Układanie konstrukcji stalowej, przenośnik taśmowy wspornikowy

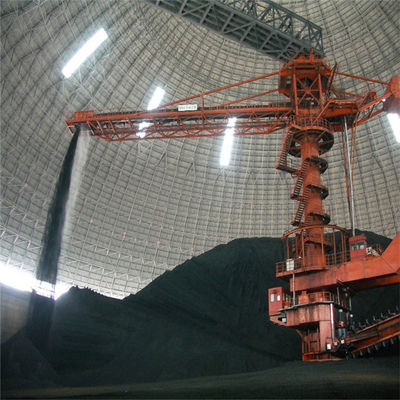

Wózek wspornikowy zajmuje środkową kolumnę jako środek, jeden koniec to przenośnik taśmowy ze wspornikową konstrukcją stalową, a drugi koniec to skrzynia z przeciwwagą.Środkowa część obrotowa do układania w stos jest połączona z centralną kolumną za pomocą łożyska obrotowego, a układarka może obracać się, zazębiając zębnik na napędzie obrotowym z kołem zębatym na środkowej kolumnie.Materiały wchodzące na skład kołowy są rozładowywane na głowicy wspornikowego przenośnika taśmowego i bezpośrednio składowane na składowisko.Układarka obraca się pod pewnym kątem w celu układania na zboczu, aż zostanie ułożona w stos pierścieniowy.

Istnieją dwa główne typy konstrukcyjne wspornikowego układarki, wspornik wspornikowy typu stałego i wspornikowy typ wysięgnika.

Porównanie dwóch typów sztaplarek:

(1) Zaletami stałej układarki są prosta konstrukcja i niski koszt.Wadą jest to, że gdy dolna część sztaplarki nie jest spiętrzona lub stos materiału jest niski, różnica jest ogromna, a kurz na składowisku jest większy (nawet przy systemie natryskowym).

(2) Układarka z wysięgnikiem wykorzystuje siłownik hydrauliczny do podnoszenia lub opuszczania wspornika.Jego zaletą jest to, że wspornik może podnosić się i opuszczać w zależności od wysokości stosu, aby zmniejszyć upadek materiału i uniknąć latania kurzu.Jak również może zmniejszyć wysokość kolumny centralnej i obniżyć koszty.Wadą jest to, że struktura jest bardziej złożona.

2. Układarka bramowa

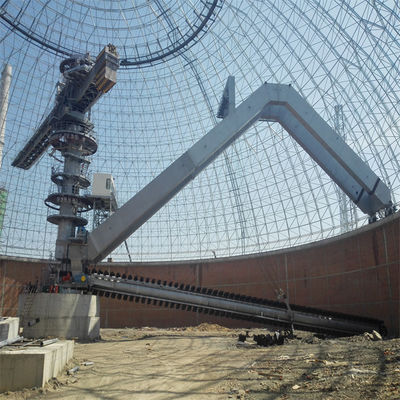

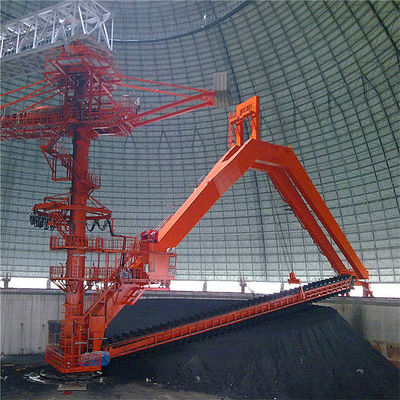

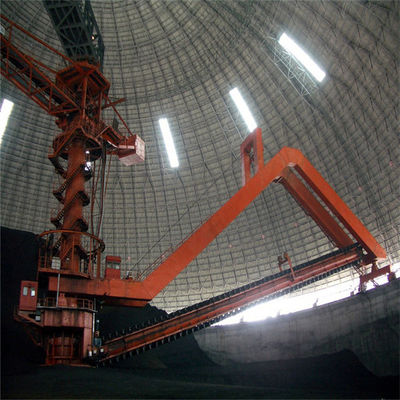

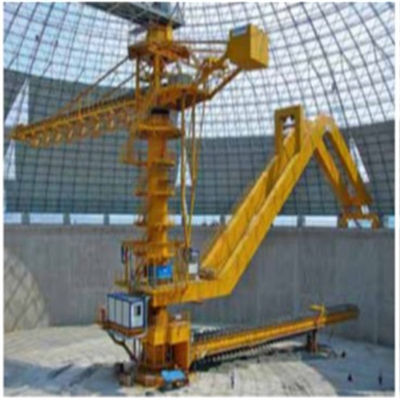

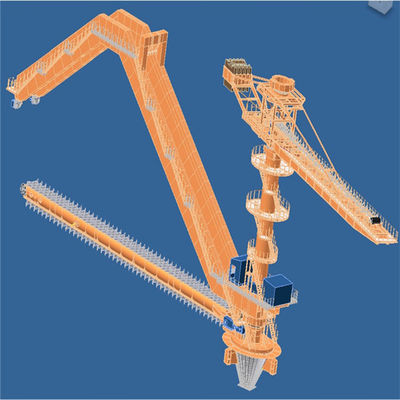

Zgarniacz zgarniacza bramowego składa się głównie z portalu, mechanizmu jezdnego, mechanizmu wysięgnika regenerującego i regeneratora zgarniacza.Suwnica bramowa jest głównym elementem mechanizmu obrotu, wychylenia i podparcia ładunku zgarniacza zgarniającego.Zgarniacz zgarniający jest umieszczony pod suwnicą.Mechanizm wychylenia przyjmuje mechaniczną wciągarkę, a jeden koniec suwnicy jest połączony z centralną kolumną za pomocą łożyska wałeczkowego, drugi koniec jest podparty na okrągłej szynie w górnej części ściany oporowej składowiska, a obrót regenerator napędzany jest kołem jezdnym po torze kołowym.Regenerator suwnicowy ma solidną konstrukcję, a większość ciężaru suwnicy spoczywa na ścianie oporowej, co znacznie poprawia stan naprężeń kolumny centralnej i sprawia, że ​​praca jest bardziej niezawodna.
Mechanizm jezdny składa się z zespołu kół napędowych, elektrycznego układu wykrywania i sterowania jezdnego oraz układu smarowania.Biorąc pod uwagę wymagania dwukierunkowego ruchu suwnicy bramowej w najbardziej niesprzyjających warunkach, jako koła napędowe zastosowano dwa koła jezdne.Zestaw kołowy jest napędzany mechanicznie poprzez regulację prędkości o zmiennej częstotliwości.Bezstopniowa regulacja prędkości jazdy roboczej i nieroboczej (aby zapewnić normalną i bezpieczną pracę ładowarki kołowej, należy ustawić odpowiednio prędkość małą i dużą w zależności od warunków pracy na placu budowy, tj. prędkość jazdy roboczej i prędkość jazdy nieroboczej).Aby upewnić się, że naprężenie suwnicy jest rozsądne, a nacisk kół każdej grupy kół pod suwnicą jest taki sam, suwnica jest zawiasowana z grupami dwóch kół, a każdy punkt zawiasu przyjmuje typ wału.Ponadto łożysko przegubowe jest używane w połączeniu między suwnicą a konstrukcją chodzącą, aby zapewnić, że suwnica może automatycznie dostosowywać się do zmiany toru.Smarowanie każdego łożyska nośnego i wału zawiasu mechanizmu jezdnego przyjmuje scentralizowane smarowanie smarem.

3. Skrobak

(1) Regenerator zgarniacza przyjmuje koło łańcuchowe do napędzania łańcucha rolkowego, a następnie łańcuch rolkowy napędza zgarniacz w celu odzyskania.Ta metoda ma dużą przyczepność, mały opór liniowy i trwałość.Jest to metoda regeneracyjna łącząca regenerację i transport.
(2) Skrobak jest zamocowany na podwójnym mechanizmie łańcuchowym, a koło zębate jest napędzane przez silnik z tyłu, co zapewnia ruch okrężny.Zgarniacz zgarnia materiały z dolnej części układarki do stożkowego leja w dolnej części kolumny królewskiej.
(3) Skrobak przyjmuje konstrukcję złożonej płyty z nachyleniem do przodu po obu stronach, która jest spawana stalową płytą i ma wystarczającą wytrzymałość i sztywność.Po obu stronach skrobaka znajdują się zęby do skrobania.Taka struktura może najefektywniej ciąć materiał bocznie, a skrobak nie przykleja się do materiału i nie ma powrotu.Korpus zgarniacza i łańcuch rolkowy są połączone śrubami o dużej wytrzymałości, które są wygodne w konserwacji i demontażu.Łańcuch można podzielić na łańcuch wbudowany i łańcuch zewnętrzny zgodnie z położeniem rolki.W porównaniu z łańcuchem wbudowanym, zewnętrzny łańcuch ma zalety niskiego poziomu hałasu i bezobsługowości
(4) Urządzenie napędowe skrobaka składa się z silnika, reduktora, sprzęgła hydraulicznego itp. Urządzenie napędowe jest odporne na uderzenia i wygodne w konserwacji.Urządzenie napędowe jest wyposażone w podwójne elektryczne zabezpieczenie i ochronę przed przeciążeniem oraz jest wyposażone w dobre urządzenie amortyzujące.
(5) Urządzenie napinające regeneratora zgarniacza jest ustawione na kole głowicy.Urządzenie napinające jest napinaczem hydraulicznym, ze stałym naciągiem oraz łatwą obsługą i regulacją.

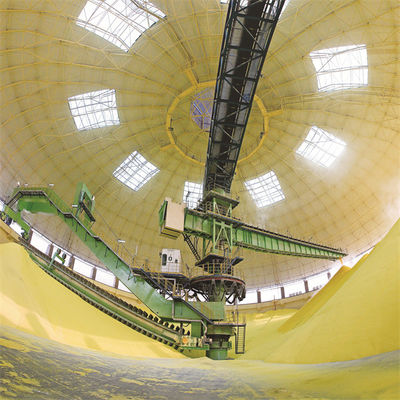

Aplikacje

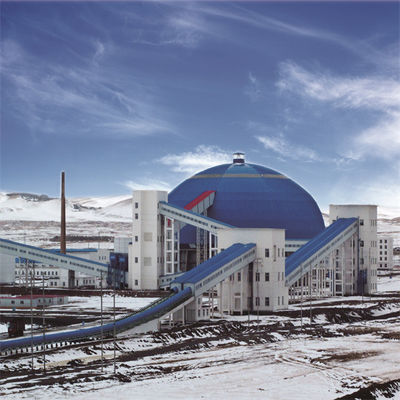

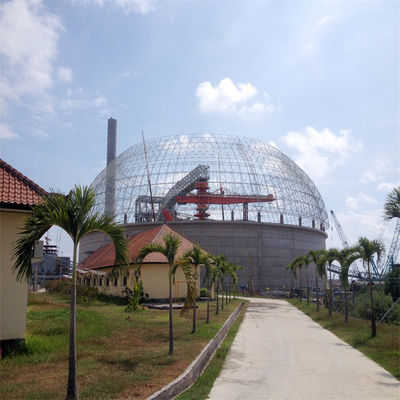

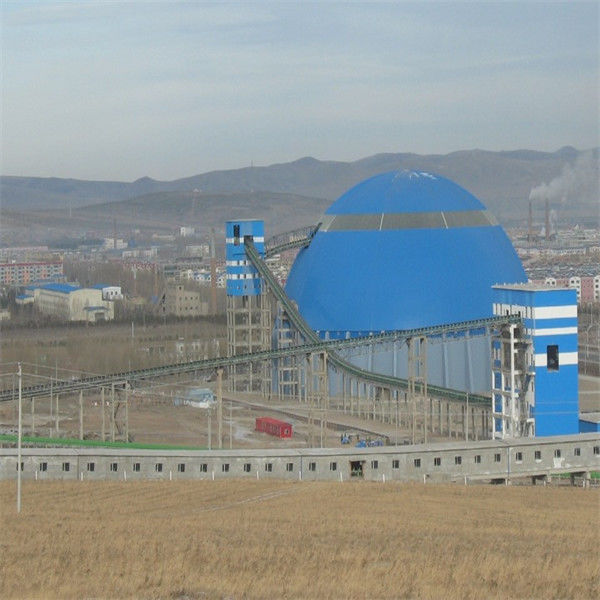

Przypadek 1

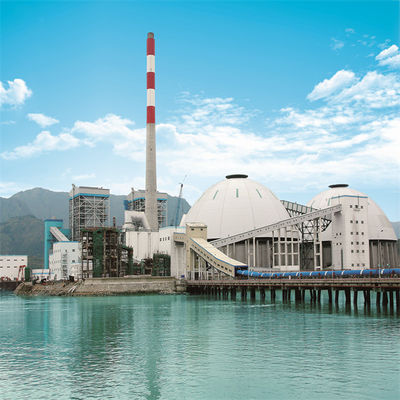

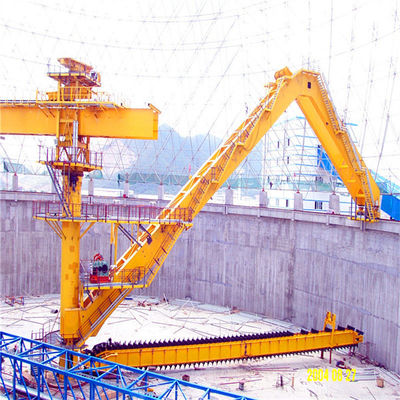

Sprawa2
