Okrągły system składowania i odzyskiwania magazynów do obsługi materiałów sypkich
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | SSI-HDCZ |
| Orzecznictwo: | manufacture certificate |
| Numer modelu: | Dostosowane |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | US $1,500,000-5,000,000/ Set |
| Szczegóły pakowania: | Drewniana obudowa lub goła |
| Czas dostawy: | 6 miesięcy po otrzymaniu zaliczki |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 40 zestawów / rok |
|
Szczegóły informacji |
|||
| Projekt: | Sprzęt do układania i odzyskiwania | Materiał: | Wapień |
|---|---|---|---|
| obraz: | HEMPEL | Kolor: | przez użytkownika |
| prace stalowe: | stal wysokiej jakości | korzyść: | Opłacalne |
| Spawalniczy: | GMAW | Pojemność: | 1800 t/h |
| High Light: | Układarka z układarką magazynową,układarka z układarką do odzysku węgla,układarka do transportu materiałów sypkich |
||
opis produktu

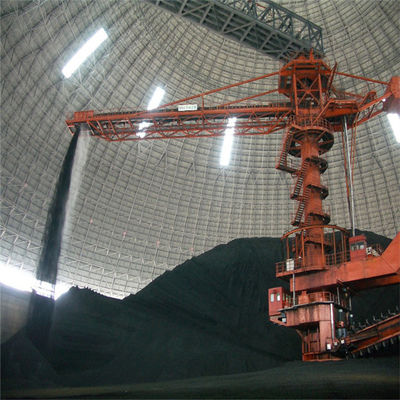

Okrągły system składowania i odzysku materiałów sypkich
Wstęp

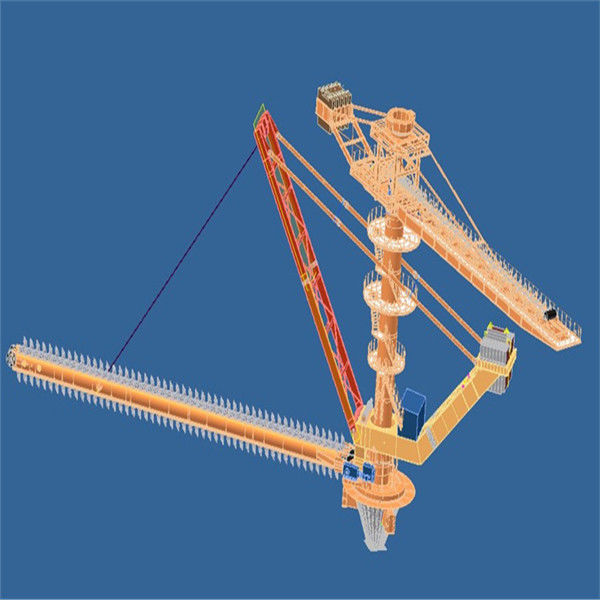

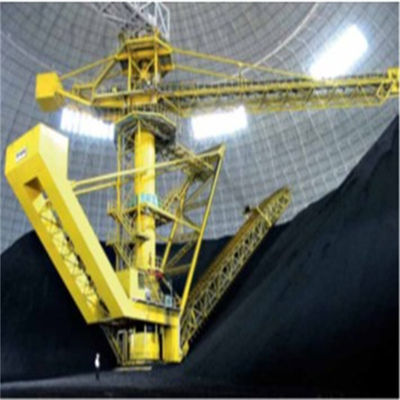

Okrągły układacz i regenerator zgarniaczy portalowych jest stosowany głównie w materiałach budowlanych, węglu, metalurgii, energetyce, portach i innych gałęziach przemysłu i jest głównie używany do układania wapienia lub węgla i innych materiałów sypkich.Wspornik sztaplarki wyposażony jest w przenośnik taśmowy, który przechodzi przez strop kratownicowy konstrukcji stalowej składowiska kołowego z przenośnika taśmowego na koźle, a materiały wsadowe uzupełniają układanie pierścieniowo-stożkowe przez przenośnik taśmowy na wsporniku układarka;Regenerator wykonuje prace regeneracyjne za pomocą trzech procesów łączących: system jezdny, system wysięgnika i system zgarniający.Zgarniacz zgarniający zgarnia materiały do stożkowego leja zasypowego pod centralną kolumną wzdłuż nachylenia stosu i wyprowadza materiały przez podajnik wibracyjny i podziemny przenośnik taśmowy.
Funkcja
| projekt | sprzęt do układania i regeneracji |
| obraz | HEMPEL |
| kolor | przez użytkownika |
| Pojemność | 1800 t/h |
| postać | ciężki obowiązek |
| korzyść | niskie koszty utrzymania |
| korzyść | niska cena |
| podanie | przeładunek węgla |
Aplikacje

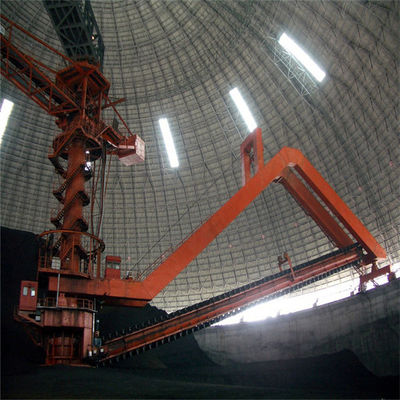

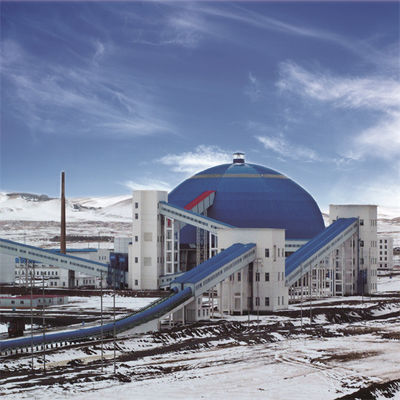

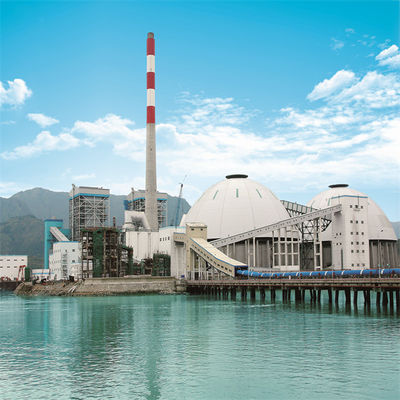

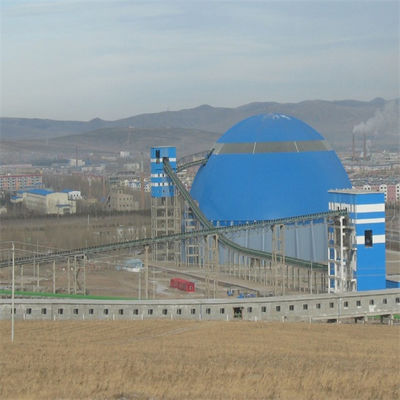

Przypadek 1

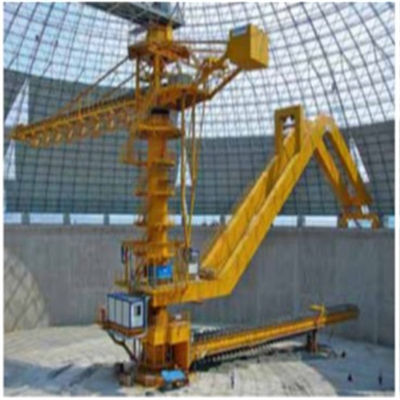

Sprawa2

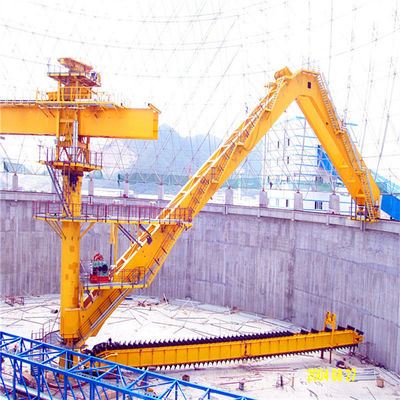

Sprawa3

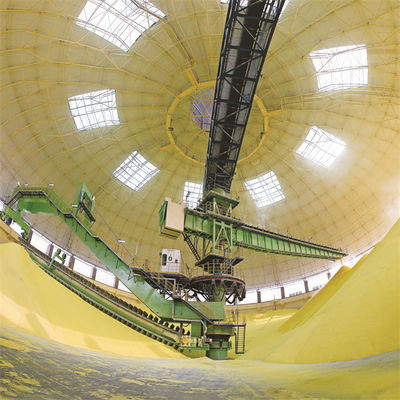

Przypadek4

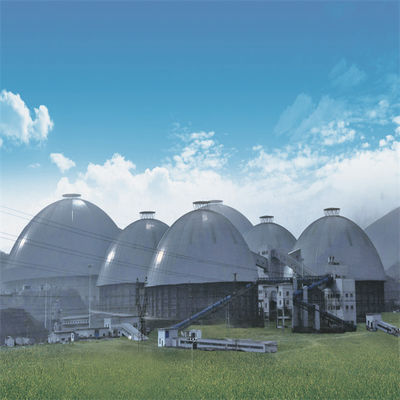

Przypadek5

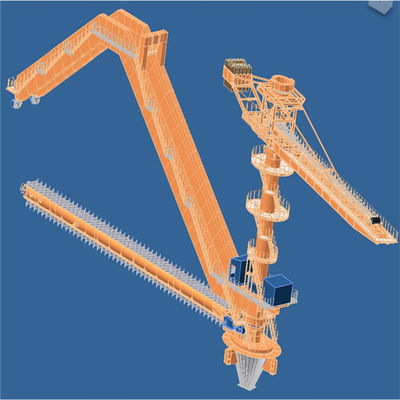

Detale

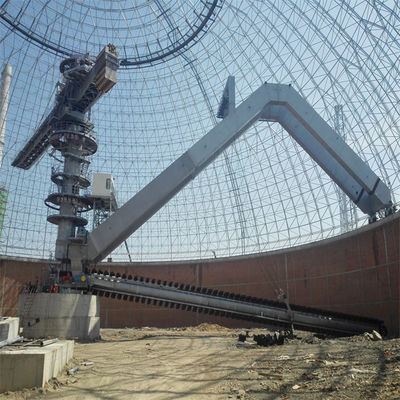

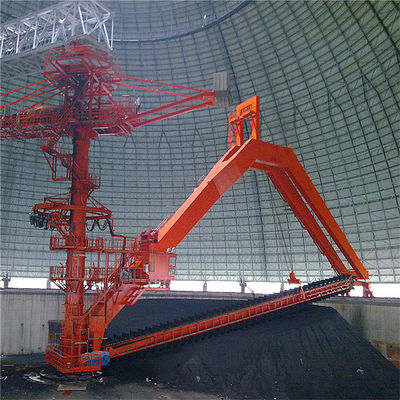

Skrobak
4. Mechanizm wychylenia regeneratora:
5. Regenerator skrobaków
(1) Regenerator zgarniacza przyjmuje koło łańcuchowe do napędzania łańcucha rolkowego, a następnie łańcuch rolkowy napędza zgarniacz w celu odzyskania.Ta metoda ma dużą przyczepność, mały opór liniowy i trwałość.Jest to metoda regeneracyjna łącząca regenerację i transport.
(2) Skrobak jest zamocowany na podwójnym mechanizmie łańcuchowym, a koło zębate jest napędzane przez silnik z tyłu, co zapewnia ruch okrężny.Zgarniacz zgarnia materiały z dolnej części układarki do stożkowego leja w dolnej części kolumny królewskiej.
(3) Skrobak przyjmuje konstrukcję złożonej płyty z nachyleniem do przodu po obu stronach, która jest spawana stalową płytą i ma wystarczającą wytrzymałość i sztywność.Po obu stronach skrobaka znajdują się zęby do skrobania.Taka struktura może najefektywniej ciąć materiał bocznie, a skrobak nie przykleja się do materiału i nie ma powrotu.Korpus zgarniacza i łańcuch rolkowy są połączone śrubami o dużej wytrzymałości, które są wygodne w konserwacji i demontażu.Łańcuch można podzielić na łańcuch wbudowany i łańcuch zewnętrzny zgodnie z położeniem rolki.W porównaniu z łańcuchem wbudowanym, zewnętrzny łańcuch ma zalety niskiego poziomu hałasu i bezobsługowości
(4) Urządzenie napędowe skrobaka składa się z silnika, reduktora, sprzęgła hydraulicznego itp. Urządzenie napędowe jest odporne na uderzenia i wygodne w konserwacji.Urządzenie napędowe jest wyposażone w podwójne elektryczne zabezpieczenie i ochronę przed przeciążeniem oraz jest wyposażone w dobre urządzenie amortyzujące.
(5) Urządzenie napinające regeneratora zgarniacza jest ustawione na kole głowicy.Urządzenie napinające jest napinaczem hydraulicznym, ze stałym naciągiem oraz łatwą obsługą i regulacją.
9.specyfikacja układarki i regeneratora z kołem czerpakowym suwnicy;
