3000t / h Pojemność układarki i regeneratora składowiska do elektrowni węglowej

opis produktu

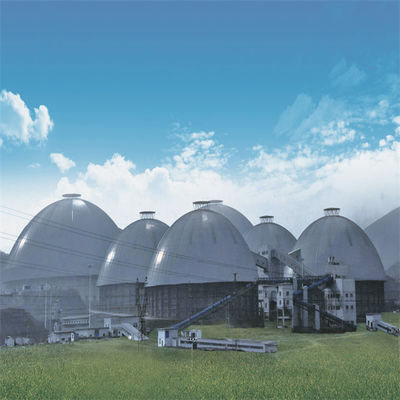

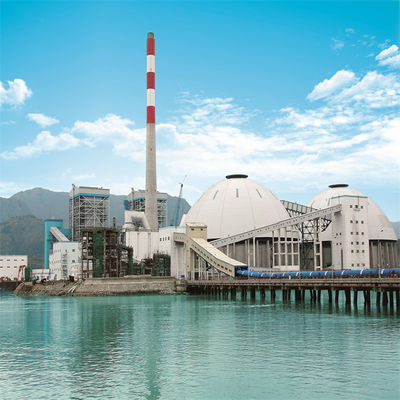

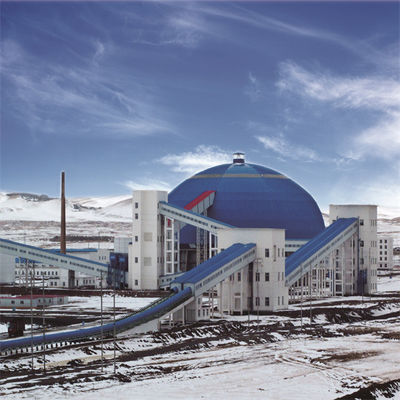

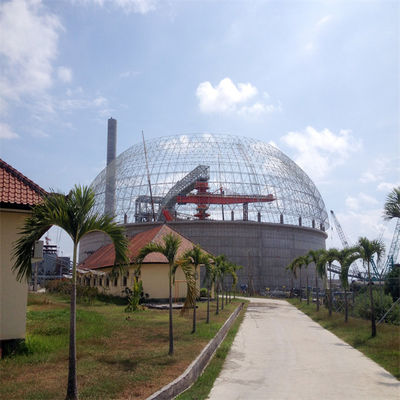

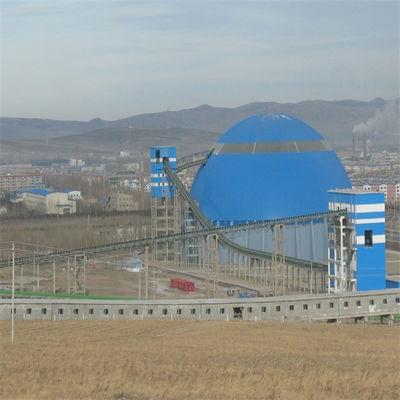

Układarka i regenerator składowiska o wydajności 800t/h dla elektrowni węglowej

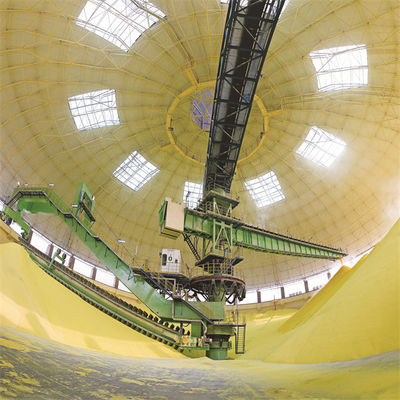

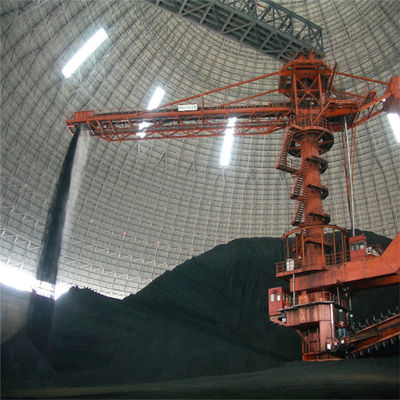

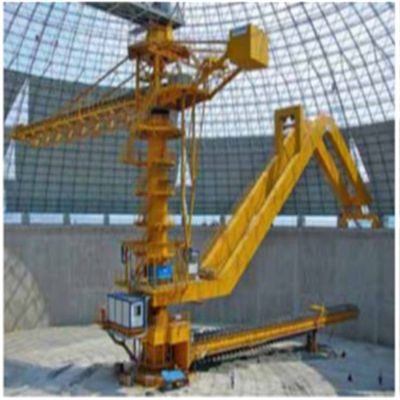

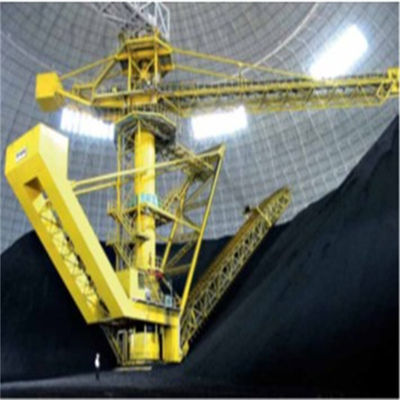

Okrągły układacz i regenerator zgarniaczy portalowych jest stosowany głównie w materiałach budowlanych, węglu, hutnictwie, energetyce, portach i innych gałęziach przemysłu i jest głównie używany do układania wapienia lub węgla i innych materiałów sypkich.Wspornik sztaplarki wyposażony jest w przenośnik taśmowy, który przechodzi przez strop kratownicowy konstrukcji stalowej składowiska kołowego z przenośnika taśmowego na koźle, a materiały wejściowe uzupełniają układanie pierścieniowo-stożkowe przez przenośnik taśmowy na wsporniku układarka;Regenerator wykonuje prace regeneracyjne za pomocą trzech procesów łączących: system jezdny, system wysięgnika i system zgarniający.Zgarniacz zgarniający zgarnia materiały do ​​stożkowego leja zasypowego pod centralną kolumną wzdłuż nachylenia stosu i wyprowadza materiały przez podajnik wibracyjny i podziemny przenośnik taśmowy.































Funkcja

produkt	Układarka i Regenerator
obraz	Jotun
kolor	czerwony
Pojemność	800 t/h
postać	ciężki obowiązek
korzyść	wytrzymała konstrukcja
korzyść	niskie koszty utrzymania
obsługa materiałów	węgiel lub wapień

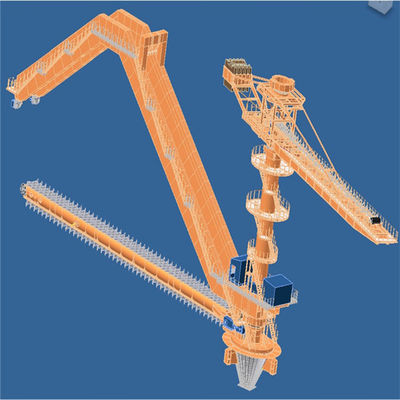

Główne elementy okrągłego układarki i regeneratora

1. Układanie konstrukcji stalowej, przenośnik taśmowy wspornikowy

Wózek wspornikowy zajmuje środkową kolumnę jako środek, jeden koniec to przenośnik taśmowy ze wspornikową konstrukcją stalową, a drugi koniec to skrzynia z przeciwwagą.Środkowa część obrotowa do układania w stos jest połączona z centralną kolumną za pomocą łożyska obrotowego, a układarka może obracać się, zazębiając zębnik na napędzie obrotowym z kołem zębatym na środkowej kolumnie.Materiały wchodzące na skład kołowy są rozładowywane na głowicy wspornikowego przenośnika taśmowego i bezpośrednio składowane na składowisko.Układarka obraca się pod pewnym kątem w celu układania na zboczu, aż zostanie ułożona w stos pierścieniowy.

Istnieją dwa główne typy konstrukcyjne wspornikowego układarki, wspornikowy typ stały i wspornikowy typ wysięgnika.

Porównanie dwóch typów układarek:

(1) Zaletami stałej układarki są prosta konstrukcja i niski koszt.Wadą jest to, że gdy dolna część sztaplarki nie jest spiętrzona lub stos materiału jest niski, różnica jest ogromna, a kurz na składowisku jest większy (nawet przy systemie natryskowym).

(2) Wózek wyrównujący wykorzystujący siłownik hydrauliczny do podnoszenia lub opuszczania wspornika .Jego zaletą jest to, że wspornik może podnosić się i opuszczać w zależności od wysokości stosu, aby zmniejszyć upadek materiału i uniknąć latania kurzu.Jak również może zmniejszyć wysokość kolumny centralnej i obniżyć koszty.Wadą jest to, że struktura jest bardziej złożona.































2. Kolumna królewska i mechanizm obrotowy okrągłego układarki i regeneratora

(1) Kolumna króla regeneratora układarki znajduje się na środku okrągłego placu magazynowego.Jest ważnym elementem regeneratora układarki.Nie tylko przenosi obciążenie głównych komponentów i stojaka wejściowego, ale także jest centrum instalacji komponentów.Dlatego wymagania dotyczące procesu produkcji i instalacji są bardzo wysokie.Wykonany jest z blachy stalowej zwiniętej w cylindryczny kształt, spawany i montowany.Model użytkowy jest wyposażony w stalową konstrukcję do układania w stos, łożysko toczne dla części obrotowej układanej w stos i wciągnik kablowy łączący różne elementy wyposażenia
(2) Wierzchołek kolumny królewskiej to układająca się w stos część obrotowa, której górna część jest połączona z kozłem przenośnika taśmowego wchodzącego do okrągłego składu przez łożysko obrotowe i służy jako punkt podparcia dla obciążenia kozła, a część dolna jest połączony z kolumną środkową poprzez łożysko obrotowe.
(3) Aby urządzenie z łożyskiem obrotowym mogło przenosić dużą siłę pionową, siłę poziomą i moment wywracający, przyjęto typ wspornika łożyska obrotowego.Łożysko obrotowe jest chronione osłoną przeciwpyłową.Jego struktura może dostosować się do trudnego środowiska pracy i ma funkcje zapobiegania kurzowi, zapobiegania zanurzeniu w wodzie, tankowania, czyszczenia i konserwacji.































































3. Układarka bramowa

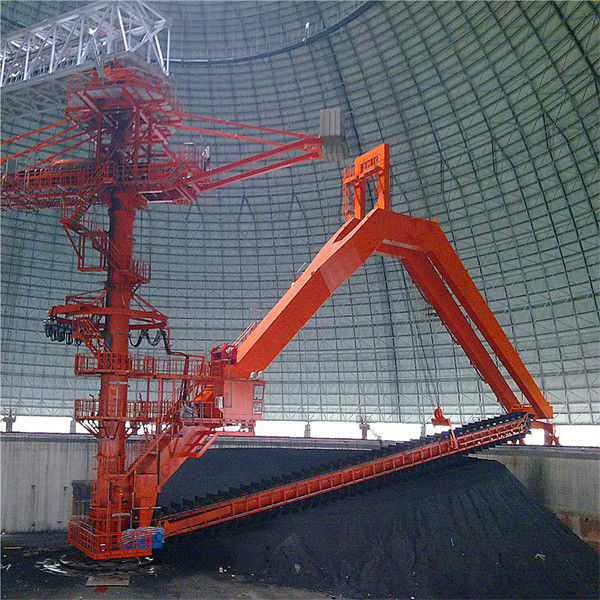

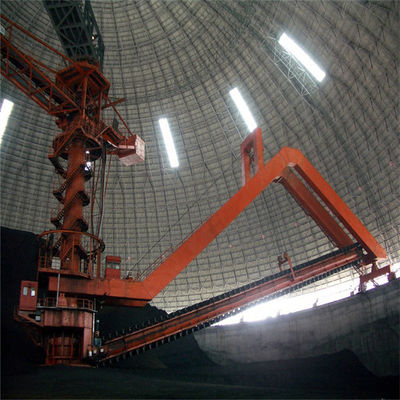

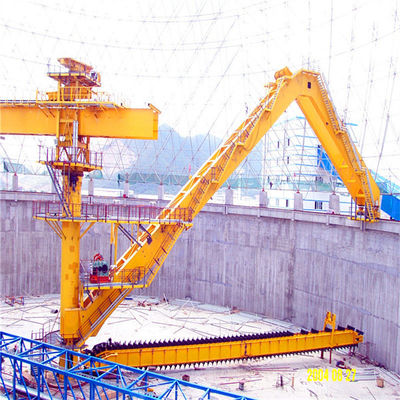

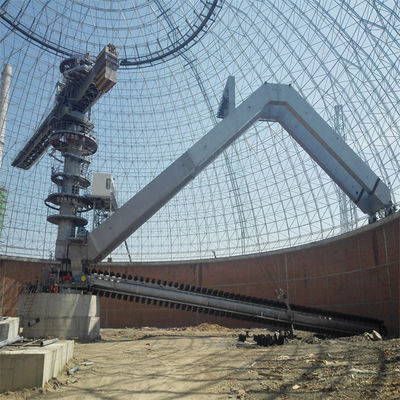

Zgarniacz zgarniacza bramowego składa się głównie z portalu, mechanizmu jezdnego, mechanizmu wysięgnika regenerującego i regeneratora zgarniacza.Suwnica jest głównym elementem podpory obrotowej, wyboczenia i ładunku regeneratora zgarniakowego.Zgarniacz zgarniający jest umieszczony pod suwnicą.Mechanizm wysięgnika przyjmuje typ wciągarki mechanicznej, a jeden koniec suwnicy jest połączony z kolumną środkową za pomocą łożyska wałeczkowego, drugi koniec jest podparty na torze kołowym w górnej części ściany oporowej składu, a obrót regeneratora jest napędzany przez koło jezdne na torze kołowym.Regenerator suwnicowy ma solidną konstrukcję, a większość ciężaru suwnicy spoczywa na ścianie oporowej, co znacznie poprawia stan naprężenia kolumny centralnej i sprawia, że ​​praca jest bardziej niezawodna.
Mechanizm jezdny składa się z zespołu kół napędowych, elektrycznego układu detekcji i sterowania jezdnego oraz układu smarowania.Biorąc pod uwagę wymagania dwukierunkowego ruchu suwnicy bramowej w najbardziej niesprzyjających warunkach, jako koła napędowe stosuje się dwa koła jezdne.Zestaw kołowy jest napędzany mechanicznie poprzez regulację prędkości o zmiennej częstotliwości.Bezstopniowa regulacja prędkości jazdy roboczej i jazdy postojowej (w celu zapewnienia normalnej i bezpiecznej pracy zgarniacza kołowego należy ustawić odpowiednio prędkości wolne i szybkie w zależności od warunków pracy na obiekcie tj. prędkość jazdy roboczej i jazdy postojowej prędkość).Aby zapewnić, że naprężenie suwnicy jest rozsądne, a nacisk kół każdej grupy kół pod suwnicą jest taki sam, suwnica jest zawieszona na zawiasach z dwiema grupami kół, a każdy punkt zawiasu przyjmuje typ wału.Ponadto łożysko przegubowe jest stosowane w połączeniu między suwnicą a konstrukcją jezdną, aby zapewnić, że suwnica może automatycznie dostosowywać się do zmiany toru.Smarowanie każdego łożyska nośnego i wału zawiasu mechanizmu jezdnego przyjmuje scentralizowane smarowanie smarem.















































































4. Mechanizm wychylenia regeneratora:
Mechanizm wysięgnika składa się z urządzenia napędowego, zespołu bębna, podwójnej liny stalowej i elektrycznego układu wykrywania i sterowania pochylaniem.Operacja wyrzucania regeneratora zgarniakowego jest realizowana przez mechanizm pochylania, aby osiągnąć cel regenerowania warstwowego.
Mechanizm wysięgnika wykorzystujący pojedyncze uzwojenie z podwójnej liny stalowej i mechanizm równoważący jest przyjęty na przecięciu dwóch lin stalowych, aby zapewnić zrównoważenie naprężeń lewej i prawej stalowej liny, a praca jest bezpieczniejsza.
Urządzenie napędowe mechanizmu wychylnego jest mechanicznie napędzane przez konwersję częstotliwości i regulację prędkości w celu dokładnego kontrolowania zmian amplitudy, tak aby kontrolować zmianę ilości odzyskanej.Aby zapewnić bezpieczeństwo oraz dokładne i niezawodne pozycjonowanie mechanizmu kołyskowego, urządzenie napędowe przyjmuje podwójny układ hamulcowy
