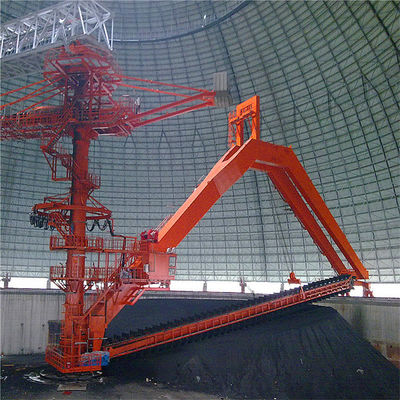

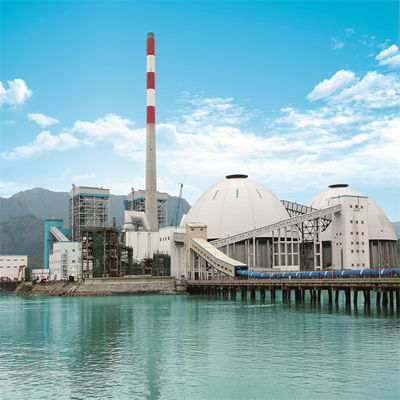

Okrągły system układania i odzyskiwania składowisk do układania i odzyskiwania węgla

opis produktu

Okrągły system składowania i rekultywacji składowiska do składowania i rekuperacji węgla



Wstęp



Okrągły układacz i regenerator zgarniaczy portalowych jest stosowany głównie w materiałach budowlanych, węglu, metalurgii, energetyce, portach i innych gałęziach przemysłu i jest głównie używany do układania wapienia lub węgla i innych materiałów sypkich.Wspornik sztaplarki wyposażony jest w przenośnik taśmowy, który przechodzi przez strop kratownicowy konstrukcji stalowej składowiska kołowego z przenośnika taśmowego na koźle, a materiały wsadowe uzupełniają układanie pierścieniowo-stożkowe przez przenośnik taśmowy na wsporniku układarka;Regenerator wykonuje prace regeneracyjne za pomocą trzech procesów łączących: system jezdny, system wysięgnika i system zgarniający.Zgarniacz zgarniający zgarnia materiały do ​​stożkowego leja zasypowego pod centralną kolumną wzdłuż nachylenia stosu i wyprowadza materiały przez podajnik wibracyjny i podziemny przenośnik taśmowy.































Funkcja

projekt	Regenerator koła łyżkowego
obraz	PPG
kolor	czerwony
Pojemność	800 t/znak ciężki
postać	ciężki obowiązek
korzyść	niskie koszty utrzymania – niskie
korzyść	niska cena
podanie	przeładunek węgla

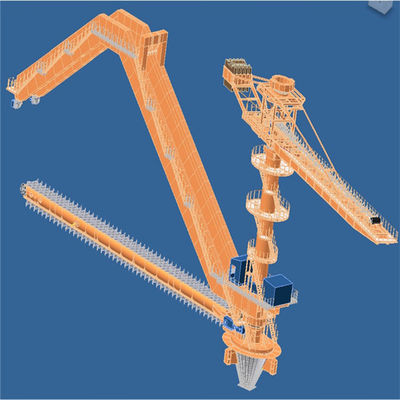

Główne elementy okrągłego układarki i regeneratora

1. Układanie konstrukcji stalowej, przenośnik taśmowy wspornikowy

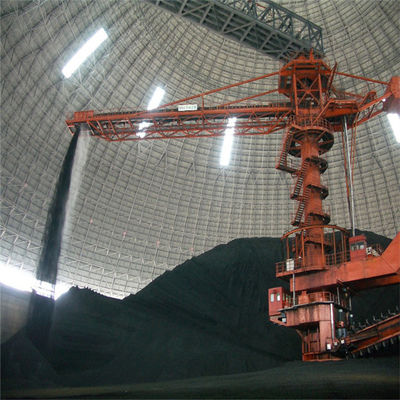

Wózek wspornikowy zajmuje środkową kolumnę jako środek, jeden koniec to przenośnik taśmowy ze wspornikową konstrukcją stalową, a drugi koniec to skrzynia z przeciwwagą.Środkowa część obrotowa do układania w stos jest połączona z centralną kolumną za pomocą łożyska obrotowego, a układarka może obracać się, zazębiając zębnik na napędzie obrotowym z kołem zębatym na środkowej kolumnie.Materiały wchodzące na skład kołowy są rozładowywane na głowicy wspornikowego przenośnika taśmowego i bezpośrednio składowane na składowisko.Układarka obraca się pod pewnym kątem w celu układania na zboczu, aż zostanie ułożona w stos pierścieniowy.



Istnieją dwa główne typy konstrukcyjne wspornikowego układarki, wspornik wspornikowy typu stałego i wspornikowy typ wysięgnika.

Porównanie dwóch typów sztaplarek:

(1) Zaletami stałej układarki są prosta konstrukcja i niski koszt.Wadą jest to, że gdy dolna część sztaplarki nie jest spiętrzona lub stos materiału jest niski, różnica jest ogromna, a kurz na składowisku jest większy (nawet przy systemie natryskowym).

(2) Układarka z wysięgnikiem wykorzystuje siłownik hydrauliczny do podnoszenia lub opuszczania wspornika.Jego zaletą jest to, że wspornik może podnosić się i opuszczać w zależności od wysokości stosu, aby zmniejszyć upadek materiału i uniknąć latania kurzu.Jak również może zmniejszyć wysokość kolumny centralnej i obniżyć koszty.Wadą jest to, że struktura jest bardziej złożona.



























































2. Kolumna królewska i mechanizm obrotowy okrągłego układarki i regeneratora

(1) Kolumna króla regeneratora układarki znajduje się na środku okrągłego placu magazynowego.Jest ważnym elementem regeneratora układarki.Nie tylko przenosi obciążenie głównych komponentów i stojaka wejściowego, ale także jest centrum instalacji komponentów.Dlatego wymagania dotyczące procesu produkcji i instalacji są bardzo wysokie.Wykonany jest z blachy stalowej zwiniętej w cylindryczny kształt, spawany i montowany.Model użytkowy jest wyposażony w stalową konstrukcję do układania w stos, łożysko toczne do układania w stos części obrotowej oraz wciągnik kablowy łączący różne elementy wyposażenia
(2) Wierzchołek kolumny królewskiej to układająca się w stos część obrotowa, której górna część jest połączona z kozłem przenośnika taśmowego wchodzącego do okrągłego składu przez łożysko obrotowe i służy jako punkt podparcia dla obciążenia kozła, a część dolna jest połączony z kolumną środkową poprzez łożysko obrotowe.
(3) Aby urządzenie z łożyskiem obrotowym mogło przenosić dużą siłę pionową, siłę poziomą i moment wywracający, przyjęto typ wspornika łożyska obrotowego.Łożysko obrotowe jest chronione osłoną przeciwpyłową.Jego struktura może dostosować się do trudnego środowiska pracy i ma funkcje zapobiegania kurzowi, zapobiegania zanurzeniu w wodzie, tankowania, czyszczenia i konserwacji.

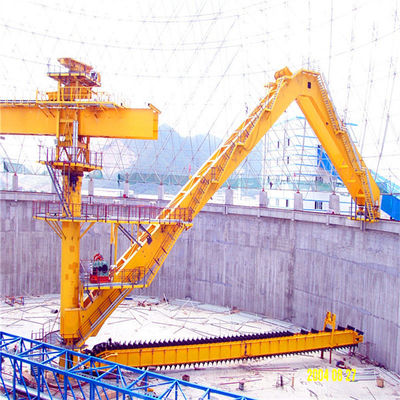

3. Układarka bramowa

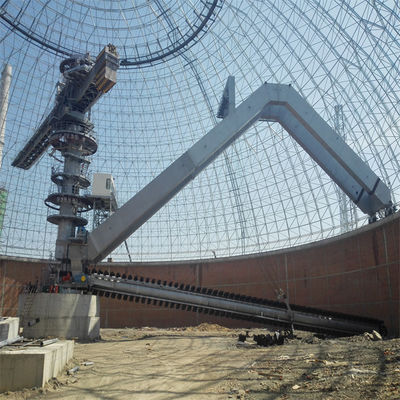

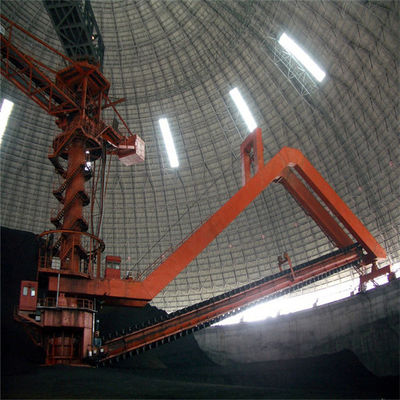

Zgarniacz zgarniacza bramowego składa się głównie z portalu, mechanizmu jezdnego, mechanizmu wysięgnika regenerującego i regeneratora zgarniacza.Suwnica bramowa jest głównym elementem mechanizmu obrotu, wychylenia i podparcia ładunku zgarniacza zgarniającego.Zgarniacz zgarniający jest umieszczony pod suwnicą.Mechanizm wychylenia przyjmuje mechaniczną wciągarkę, a jeden koniec suwnicy jest połączony z centralną kolumną za pomocą łożyska wałeczkowego, drugi koniec jest podparty na okrągłej szynie w górnej części ściany oporowej składowiska, a obrót regenerator napędzany jest kołem jezdnym po torze kołowym.Regenerator suwnicowy ma solidną konstrukcję, a większość ciężaru suwnicy spoczywa na ścianie oporowej, co znacznie poprawia stan naprężeń kolumny centralnej i sprawia, że ​​praca jest bardziej niezawodna.
Mechanizm jezdny składa się z zespołu kół napędowych, elektrycznego układu wykrywania i sterowania jezdnego oraz układu smarowania.Biorąc pod uwagę wymagania dwukierunkowego ruchu suwnicy bramowej w najbardziej niesprzyjających warunkach, jako koła napędowe zastosowano dwa koła jezdne.Zestaw kołowy jest napędzany mechanicznie poprzez regulację prędkości o zmiennej częstotliwości.Bezstopniowa regulacja prędkości jazdy roboczej i nieroboczej (aby zapewnić normalną i bezpieczną pracę ładowarki kołowej, należy ustawić odpowiednio prędkość małą i dużą w zależności od warunków pracy na placu budowy, tj. prędkość jazdy roboczej i prędkość jazdy nieroboczej).Aby upewnić się, że naprężenie suwnicy jest rozsądne, a nacisk kół każdej grupy kół pod suwnicą jest taki sam, suwnica jest zawiasowana z grupami dwóch kół, a każdy punkt zawiasu przyjmuje typ wału.Ponadto łożysko przegubowe jest używane w połączeniu między suwnicą a konstrukcją chodzącą, aby zapewnić, że suwnica może automatycznie dostosowywać się do zmiany toru.Smarowanie każdego łożyska nośnego i wału zawiasu mechanizmu jezdnego przyjmuje scentralizowane smarowanie smarem.

















































































4. Mechanizm wychylenia regeneratora:
Mechanizm wysięgnika składa się z urządzenia napędowego, zespołu bębna, podwójnej liny stalowej oraz elektrycznego układu wykrywania i sterowania pochylaniem.Operacja wychwytywania zgarniacza zgarniakowego jest wykonywana przez mechanizm pochylania, aby osiągnąć cel odzyskiwania warstwowego.
Mechanizm wysięgnika wykorzystuje pojedyncze uzwojenie z podwójnej liny stalowej, a mechanizm równoważący jest przyjęty na przecięciu dwóch stalowych lin, aby zapewnić zrównoważone naprężenie lewej i prawej stalowej liny, a praca jest bezpieczniejsza.
Urządzenie napędowe mechanizmu wychylenia jest mechanicznie napędzane przez konwersję częstotliwości i regulację prędkości, aby dokładnie kontrolować zmiany amplitudy, aby kontrolować zmianę ilości odzysku.Aby zapewnić bezpieczeństwo oraz dokładne i niezawodne pozycjonowanie mechanizmu pochylania, urządzenie napędowe przyjmuje podwójny układ hamulcowy









































5. Regenerator skrobaków

(1) Regenerator zgarniacza przyjmuje koło łańcuchowe do napędzania łańcucha rolkowego, a następnie łańcuch rolkowy napędza zgarniacz w celu odzyskania.Ta metoda ma dużą przyczepność, mały opór liniowy i trwałość.Jest to metoda regeneracyjna łącząca regenerację i transport.
(2) Skrobak jest zamocowany na podwójnym mechanizmie łańcuchowym, a koło zębate jest napędzane przez silnik z tyłu, co zapewnia ruch okrężny.Zgarniacz zgarnia materiały z dolnej części układarki do stożkowego leja w dolnej części kolumny królewskiej.
(3) Skrobak przyjmuje konstrukcję złożonej płyty z nachyleniem do przodu po obu stronach, która jest spawana stalową płytą i ma wystarczającą wytrzymałość i sztywność.Po obu stronach skrobaka znajdują się zęby do skrobania.Taka struktura może najefektywniej ciąć materiał bocznie, a skrobak nie przykleja się do materiału i nie ma powrotu.Korpus zgarniacza i łańcuch rolkowy są połączone śrubami o dużej wytrzymałości, które są wygodne w konserwacji i demontażu.Łańcuch można podzielić na łańcuch wbudowany i łańcuch zewnętrzny zgodnie z położeniem rolki.W porównaniu z łańcuchem wbudowanym, zewnętrzny łańcuch ma zalety niskiego poziomu hałasu i bezobsługowości
(4) Urządzenie napędowe skrobaka składa się z silnika, reduktora, sprzęgła hydraulicznego itp. Urządzenie napędowe jest odporne na uderzenia i wygodne w konserwacji.Urządzenie napędowe jest wyposażone w podwójne elektryczne zabezpieczenie i ochronę przed przeciążeniem oraz jest wyposażone w dobre urządzenie amortyzujące.
(5) Urządzenie napinające regeneratora zgarniacza jest ustawione na kole głowicy.Urządzenie napinające jest napinaczem hydraulicznym, ze stałym naciągiem oraz łatwą obsługą i regulacją.



























































6. Aplikacje

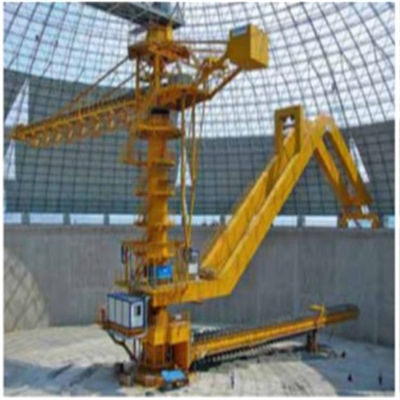

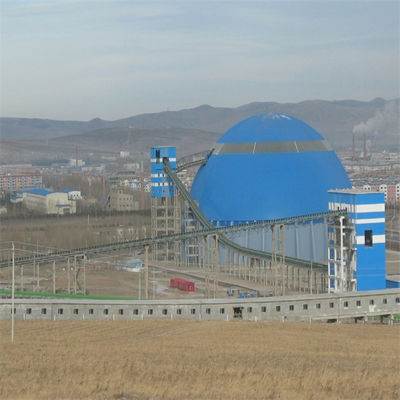

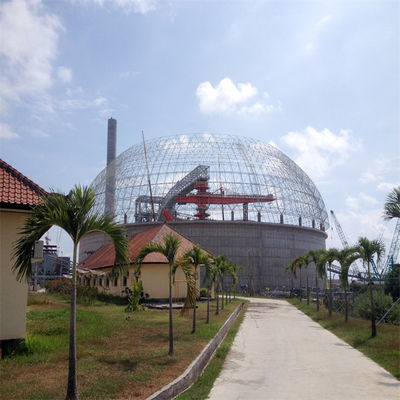

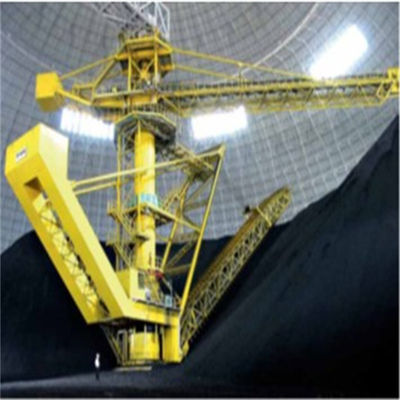

Przypadek 1

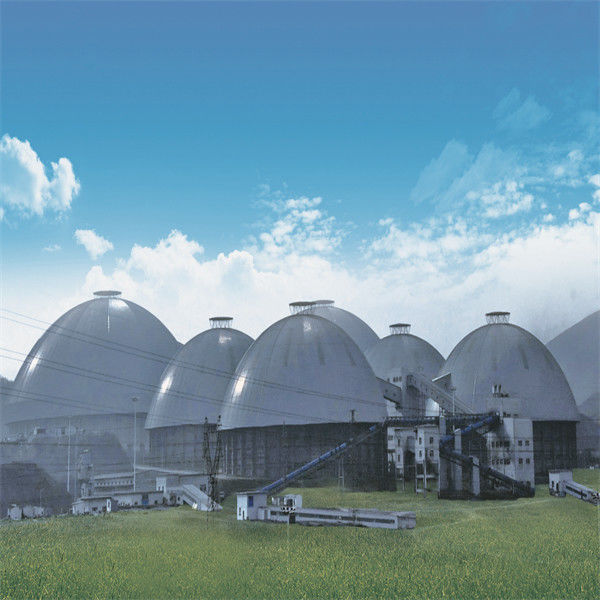

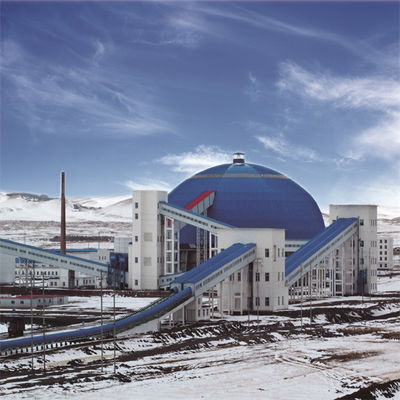

Sprawa2
