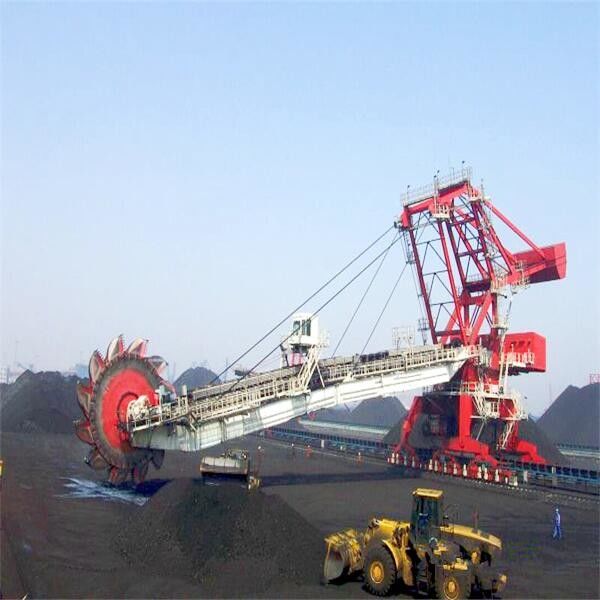

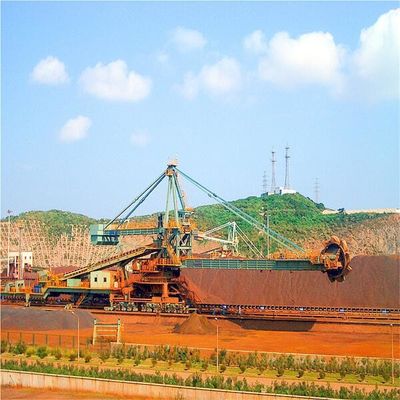

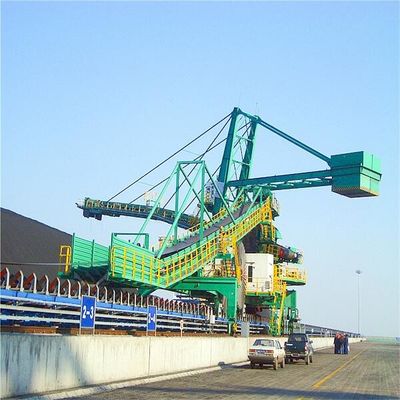

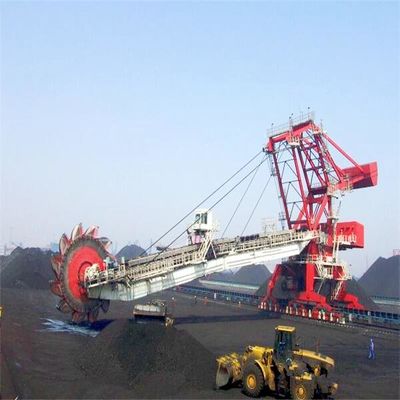

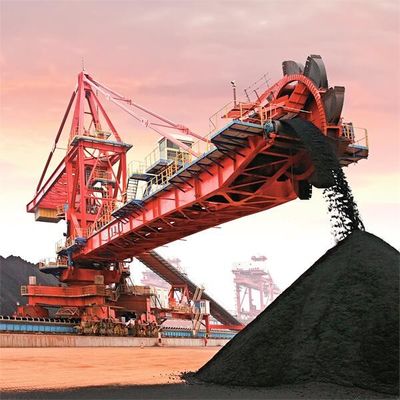

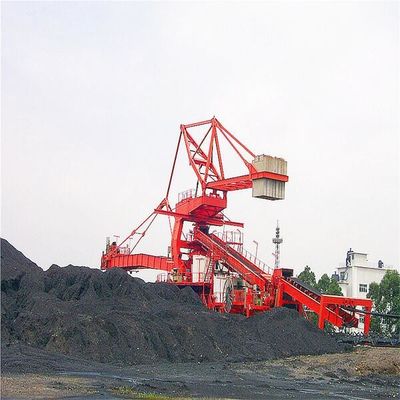

Układarka o pojemności 3000 t/h i układ odzysku dla elektrowni

opis produktu

System układania i odzyskiwania 3000 tph dla elektrowni

1. Wstępne podsumowanie

Regenerator z układarką łyżkową może pełnić funkcje ciągłego układania w stosy, odzyskiwania, mieszania i przechowywania cząstek sypkich i surowców blokowych.Jest szeroko stosowany w systemie magazynowania i transportu materiałów w elektroenergetyce, metalurgii, materiałach budowlanych, przemyśle chemicznym, portach, węglach, zbożach i innych gałęziach przemysłu.Jest powszechnym wyposażeniem w dużych i średnich przedsiębiorstwach przemysłowych.

Regenerator do układarki łyżki składa się głównie z koła czerpakowego, obracania, podnoszenia wysięgnika, chodzenia, przenośnika taśmowego wspornikowego i konstrukcji metalowej, ogona, konstrukcji pomocniczej, centralnego leja zasypowego, układu tłumienia pyłu natryskowego, układu smarowania, układu elektrycznego, urządzenia zasilającego i wkrótce.

Regulując konstrukcję wagonu ogonowego (stały wagon z pojedynczym ogonem, wagon z półleżącym ogonem, w pełni leżący wagon z ogonem, wagon z ogonem, wózek z podwójnym ogonem itp.), Regenerator z układaczem koła kubełkowego może realizować wiele funkcji, takich jak układanie w stosy, odzyskiwanie , odzyskiwanie zawracania, manewrowanie, przejazdy i tak dalej, aby spełnić wymagania różnych warunków pracy.

2. Forma strukturalna całej maszyny

Średnie i małe maszyny z kołem czerpakowym przyjmują ogólną formę równowagi, z kilkoma ruchomymi punktami zawiasów i niską awaryjnością.Centralne gniazdo zawiasu nadbudowy jest wyposażone w bezsmarowe łożysko przegubowe, przy mniejszym obciążeniu konserwacyjnym.W przypadku dużych maszyn z kołem czerpakowym najczęściej stosuje się balans ruchomy, głównie biorąc pod uwagę, że kąt pochylenia ramy wspornikowej jest mały, a zmiana środka ciężkości względem nadbudowy jest niewielka.

Funkcja

GA (stały dzielony ogon)

GA (w pełni funkcjonalny wagon ogonowy)

3. Główne części układarki i regeneratora

1. Mechanizm podróżny

Reduktor trzy w jednym z pojedynczym

2. Mechanizm koła kubełkowego

3. Mechanizm Luffing

(1) Mechanizm koła kubełkowego na ogół przyjmuje przekładnię hydrauliczną i skok cylindra hydraulicznego.Ruch kołysania jest płynny, bez uderzeń.Upewnij się, że w układzie hydraulicznym nie ma wycieków.

(2) Głównymi elementami układu hydraulicznego są znane na całym świecie produkty marki.

(3) Zastosowano hydrauliczny siłownik różnicowy dwustronnego działania, a bezobsługowe samosmarujące kuliste łożysko ślizgowe jest zainstalowane w punkcie zawiasu cylindra.Górny i dolny wlot i wylot oleju z cylindra olejowego są wyposażone w zawory zapobiegające pękaniu rurociągu.Gdy rurociąg pęknie, cylinder oleju zostanie automatycznie zablokowany, a wspornik nie spadnie, aby zapewnić bezpieczeństwo systemu.

(4)Wysięgnik jest wyposażony w drążek zabezpieczający.Podczas naprawy lub wymiany cylindra olejowego wysięgnik jest mocowany za pomocą drążka zabezpieczającego, aby zapewnić bezpieczeństwo podczas konserwacji.

(5) urządzenie zabezpieczające

• Dwa wyłączniki krańcowe poziomu są ustawione w górnym i dolnym położeniu krańcowym pochylenia wspornika.
• Kąt pochylenia wspornika można wyświetlić w kabinie.
• Obie strony wspornika są wyposażone w urządzenia ochronne zapobiegające kolizji wspornika ze stosem materiału.
• Cały układ obiegu oleju jest wyposażony w urządzenie zabezpieczające, zapobiegające pęknięciu przewodu olejowego.

Siłownik hydrauliczny i stacja pomp hydraulicznych mechanizmu pochylania

4. Mechanizm obrotowy

5. Przenośnik taśmowy wspornikowy

6. Górna konstrukcja metalowa

7. Samochód Tripper

8. bęben kablowy
