Sprzęt do układania i odzyskiwania materiałów sypkich do składowania węgla

opis produktu

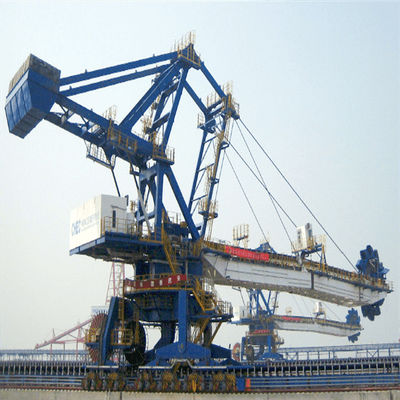

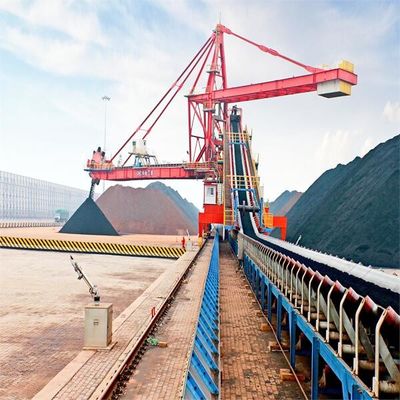

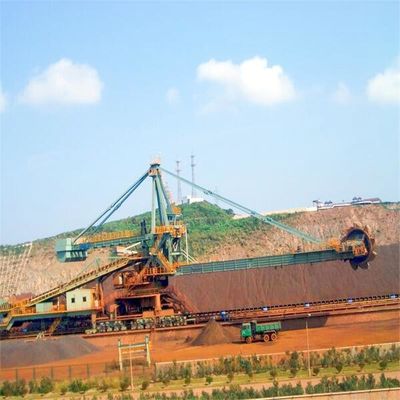

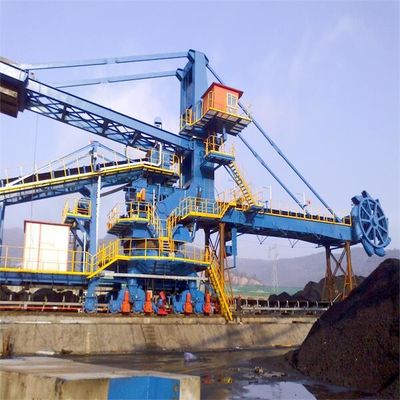

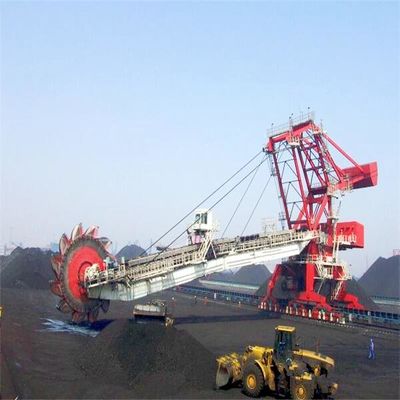

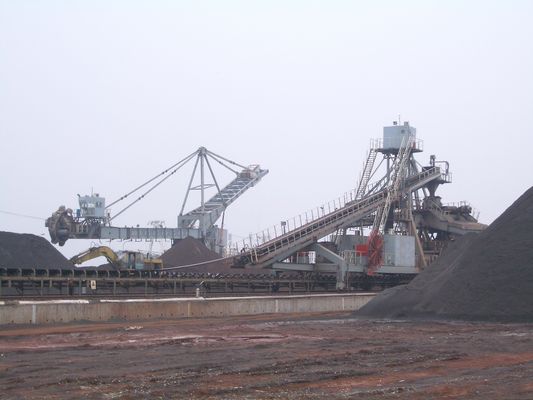

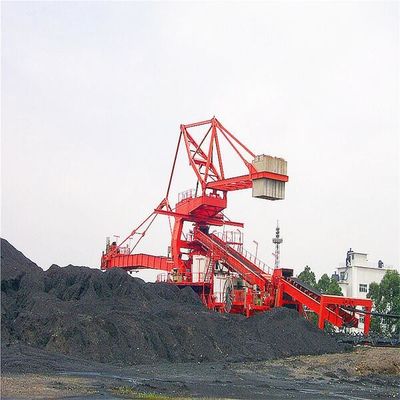

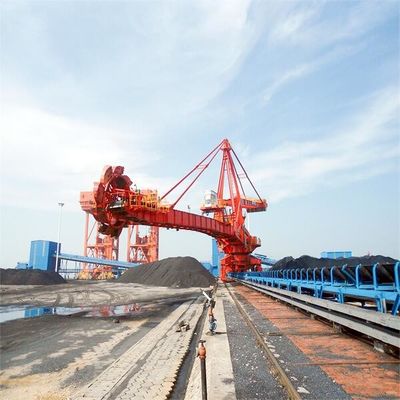

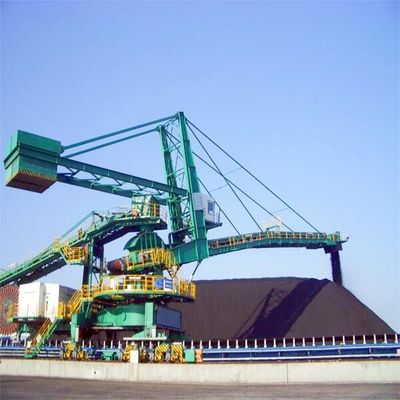

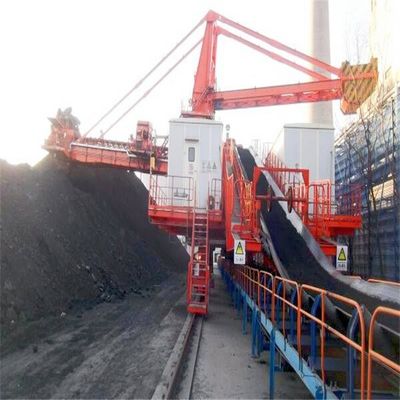

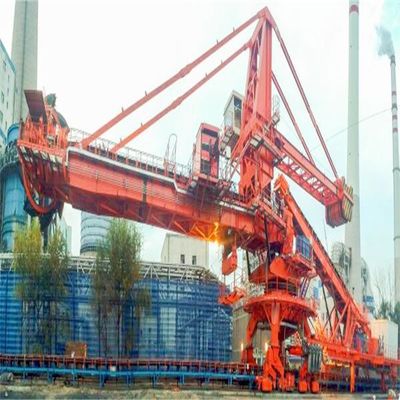

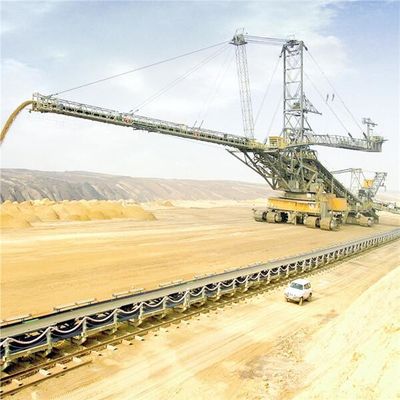

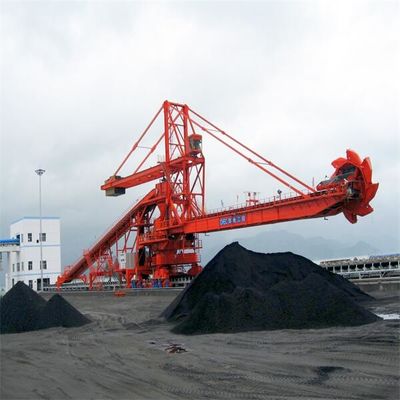

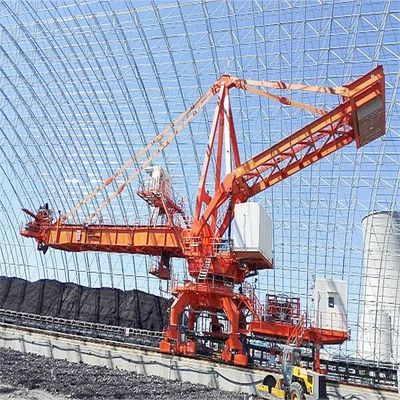

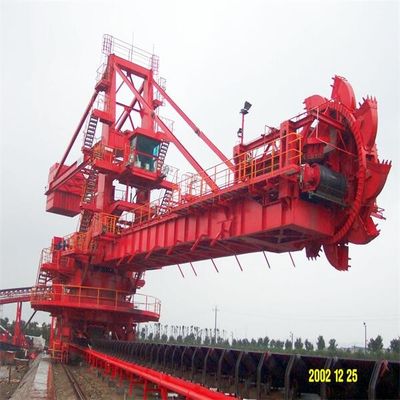

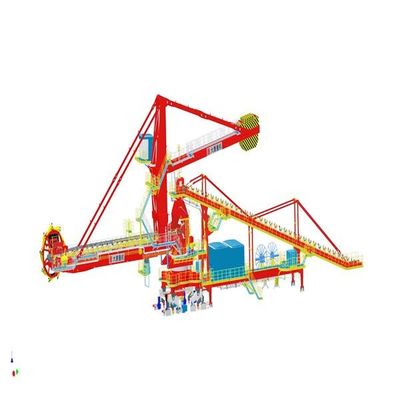

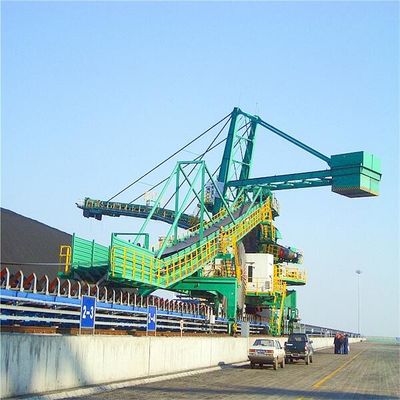

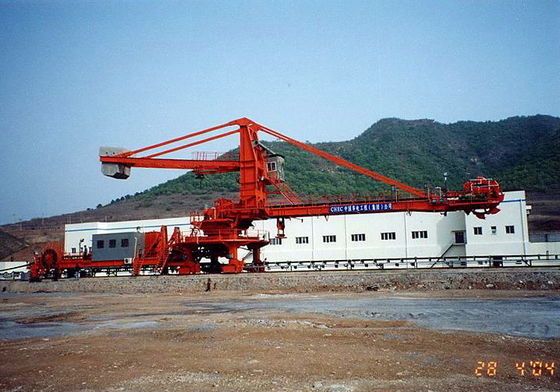

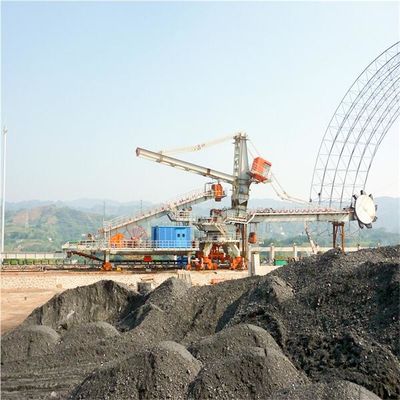

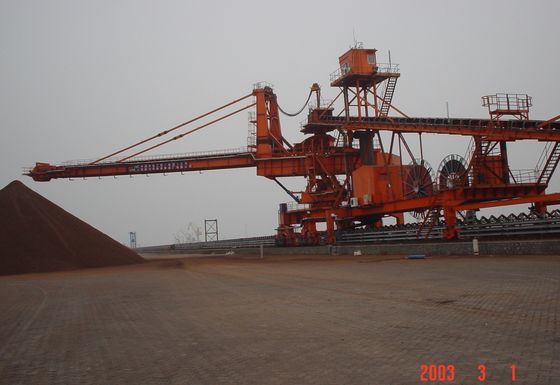

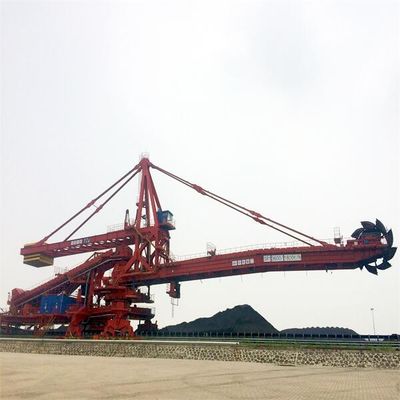

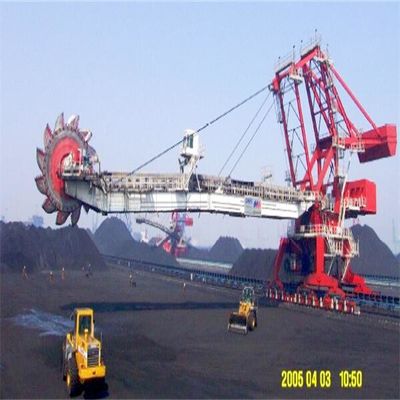

Wprowadzenie Regeneratora z układarką łyżki

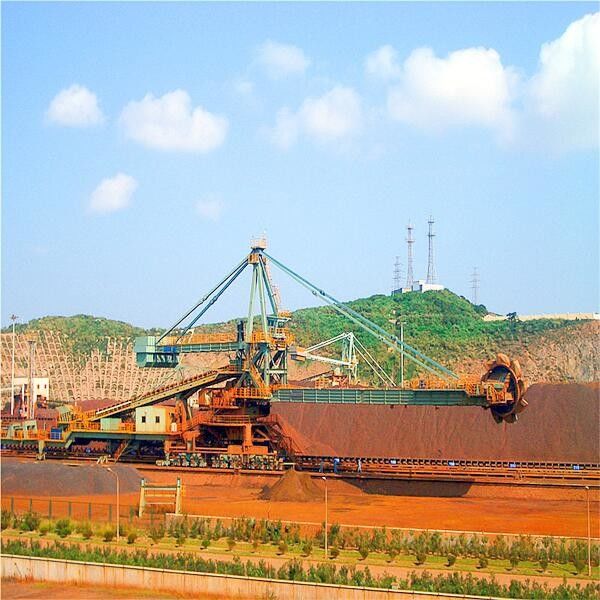

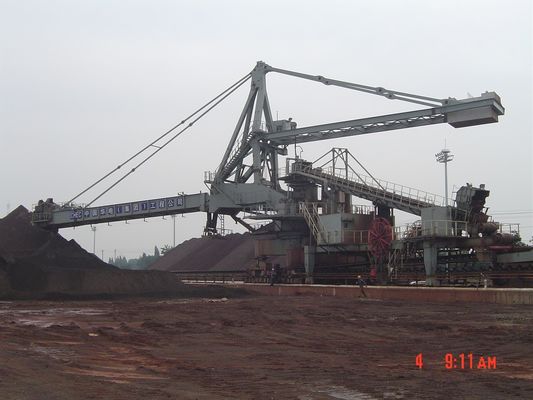

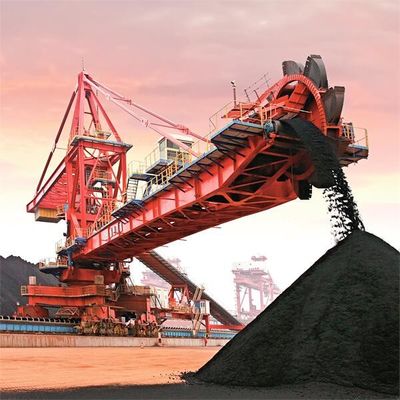

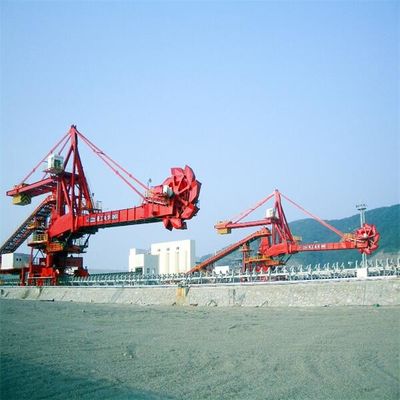

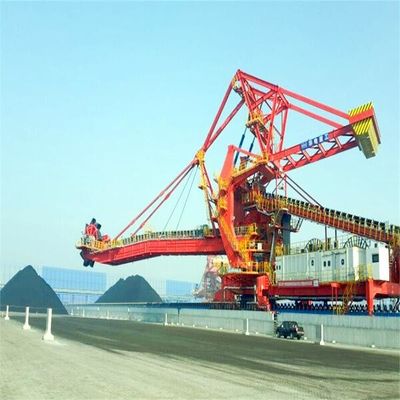

Regenerator z układarką łyżkową może pełnić funkcje ciągłego układania w stosy, odzyskiwania, mieszania i przechowywania cząstek sypkich i surowców blokowych.Jest szeroko stosowany w systemie magazynowania i transportu materiałów w elektroenergetyce, metalurgii, materiałach budowlanych, przemyśle chemicznym, portach, węglach, zbożach i innych gałęziach przemysłu.Jest powszechnym wyposażeniem w dużych i średnich przedsiębiorstwach przemysłowych.

Regenerator do układarki łyżki składa się głównie z koła czerpakowego, obracania, podnoszenia wysięgnika, chodzenia, przenośnika taśmowego wspornikowego i konstrukcji metalowej, ogona, konstrukcji pomocniczej, centralnego leja zasypowego, układu tłumienia pyłu natryskowego, układu smarowania, układu elektrycznego, urządzenia zasilającego i wkrótce.

Dostosowując konstrukcję wózka z wywrotem (stały samochód z pojedynczym wyrzutnikiem, samochód z półleżącym, w pełni leżący samochód z wyrzutnikiem, samochód z wywrotem krzyżowym, samochód z podwójnym wyrzutnikiem itp.), Regenerator z wózkiem łyżkowym może realizować wiele funkcji, takich jak układanie w stosy, odzyskiwanie , odzyskiwanie zawracania, manewrowanie, przejazdy i tak dalej, aby spełnić wymagania różnych warunków pracy.

Średnie i małe maszyny z kołem czerpakowym przyjmują ogólną formę równowagi, z kilkoma ruchomymi punktami zawiasów i niską awaryjnością.Centralne gniazdo zawiasu nadbudowy jest wyposażone w bezsmarowe łożysko przegubowe, przy mniejszym obciążeniu konserwacyjnym.W przypadku dużych maszyn z kołem czerpakowym najczęściej stosuje się balans ruchomy, głównie biorąc pod uwagę, że kąt pochylenia ramy wspornikowej jest mały, a zmiana środka ciężkości względem nadbudowy jest niewielka.

Funkcja

GA (stały Split Tripper Car)

GA (w pełni funkcjonalny samochód wycieczkowy)

3. Główne cechy strukturalne i wprowadzenie

1) Mechanizm podróżny i rama siedziska drzwi

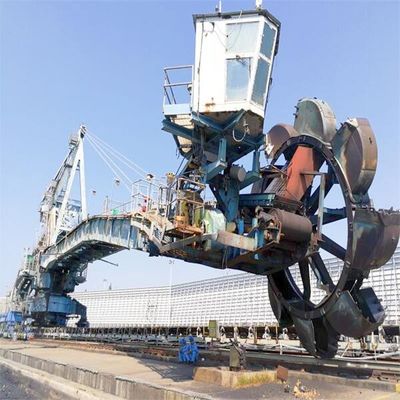

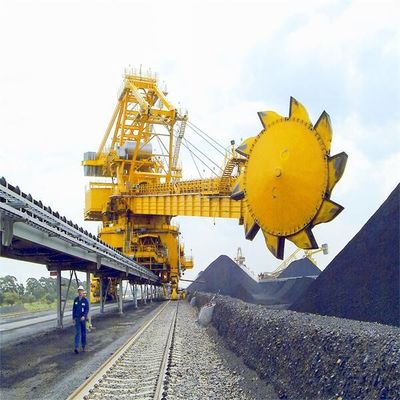

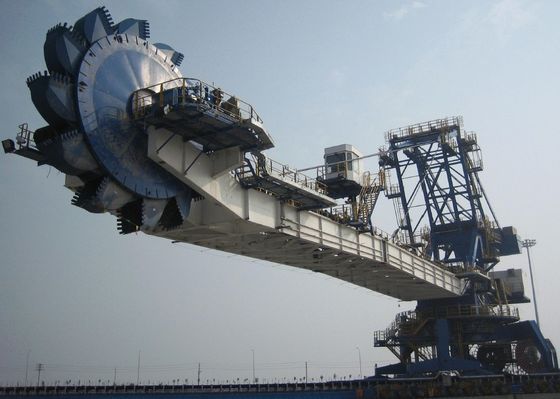

2. Mechanizm koła kubełkowego

(1) Urządzenie napędowe mechanizmu koła czerpakowego jest napędzane przez importowany silnik hydrauliczny o niskiej prędkości i wysokim momencie obrotowym (bez mechanicznego urządzenia spowalniającego), a przyjęta jest wspierająca importowana stacja hydrauliczna.Instalacja hydrauliczna koła czerpakowego wyposażona jest w zabezpieczenie nadciśnieniowe.Połączenie z wałem wyjściowym to tuleja wielowypustowa, o zwartej budowie i wygodnym demontażu.W celu zwiększenia kąta rozładunku i głębokości wykopu zastosowano konstrukcję nośną krótkiego wału, a urządzenie napędowe koła czerpakowego jest umieszczone po tej samej stronie co koło czerpakowe.

3) Mechanizm Luffing

(1) Mechanizm koła kubełkowego na ogół przyjmuje przekładnię hydrauliczną i skok cylindra hydraulicznego.Ruch kołysania jest płynny, bez uderzeń.Upewnij się, że w układzie hydraulicznym nie ma wycieków.

4) Urządzenie obrotowe

(1) Obracanie przyjmuje tryb podparcia trzech rzędów dużych łożysk wałeczkowych, z małym oporem, dobrą zdolnością przeciw przewracaniu się i zestawem niezależnego układu smarowania.
