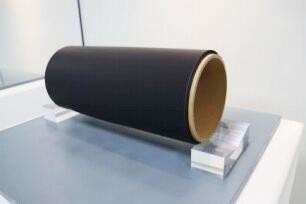

Warstwa dyfuzyjna gazu Gdl
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | SSI-GH |
Orzecznictwo: | certificate of registration |
Numer modelu: | SSI-1 |
Zapłata:
Minimalne zamówienie: | 100 |
---|---|
Szczegóły pakowania: | Obudowa drewniana lub goła |
Czas dostawy: | 15 dni |
Zasady płatności: | L/C, D/P, T/T |
Możliwość Supply: | 20000 zestawów / rok |
Szczegóły informacji |
|||
Funkcja: | Silne przewodnictwo | DOŻYWOTNI: | Długa trwałość |
---|---|---|---|
Powierzchnia: | Gładki | Wytrzymałość: | wysoka wytrzymałość mechaniczna |
Postać: | Silna zdolność zarządzania wodą | Przewodność: | Silne przewodnictwo |
High Light: | GDL,warstwa dyfuzyjna gazu,kalka |
opis produktu
SSI-GH jest pierwszą firmą w Chinach, która wykorzystuje proces roll-to-roll do produkcji warstw dyfuzyjnych.Obecnie maksymalna szerokość produktu może osiągnąć 1,2 m, co jest bardziej odpowiednie do produkcji automatycznej. Produkt ma silniejszą przewodność elektroniczną, silniejszą zdolność zarządzania wodą, doskonałą przepuszczalność powietrza, wysoką wytrzymałość mechaniczną, odpowiednią sztywność i elastyczność, doskonałą stabilność chemiczną i stabilność termiczna dzięki zaletom ultracienkiej, strukturalnej ciasnej i zrównoważonej powierzchni dla wysokiej trwałości.Zrealizowaliśmy pełną produkcję procesową i kontrolę jakości procesu online z warstwy dyfuzyjnej papieru bazowego, papieru węglowego i gazu, a jednocześnie mamy lepszą spójność produktu, a niektóre wskaźniki wydajności produktu osiągnęły międzynarodowy poziom zaawansowany.Obecnie wprowadziliśmy na rynek produkty warstwy dyfuzyjnej gazu odpowiednie dla wodorowych ogniw paliwowych chłodzonych powietrzem, wodorowych ogniw paliwowych chłodzonych cieczą oraz katod elektrolizerów wodnych PEM do produkcji wodoru.

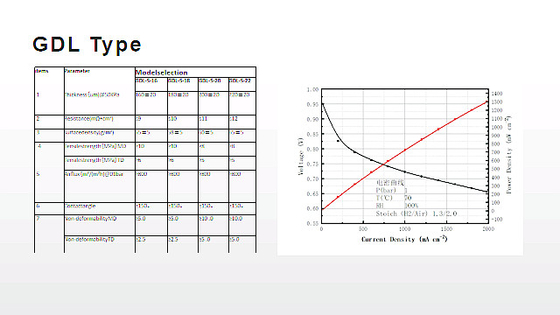

Typ warstwy dyfuzyjnej gazu dla chłodzonych wodorowych ogniw paliwowych
rzeczy |
Parametr
|
Wybór modelu dla ogniwa paliwowego | |||
GDL-S-16 | GDL-S-18 | GDL-S-20 | GDL-S-22 | ||
1 |
Grubość (um) przy 50 kPa |
160±20 |
180±20 |
200±20 |
220±20 |
Grubość (um) @ 1 MPa |
125±20 |
150±20 |
160±20 |
170±20 |
|
2 |
Rezystancja (mΩ•cm²) przy 1 MPa |
≤9 |
≤10 |
≤11 |
≤12 |
3 |
gęstość powierzchniowa (g/m²) |
55±5 |
58±5 |
60±5 |
65±5 |
4 |
Wytrzymałość na rozciąganie MD(MPa) |
≥10 |
≥10 |
≥8 |
≥8 |
Wytrzymałość na rozciąganie TD(MPa) |
≥6 |
≥6 |
≥5 |
≥5 |
|
5 |
Strumień powietrza (m³/(m²h) przy 0,1 bara |
≥800 |
≥800 |
≥800 |
≥800 |
6 |
Polaryzowalność (V)* przy 1500mA/cm² |
≥0,65 |
≥0,65 |
≥0,65 |
≥0,65 |
Polaryzowalność(V)*@2000mA/cm² |
≥0,60 |
≥0,60 |
≥0,60 |
≥0,60 |
|
7 |
Kąt zwilżania |
≥150° |
≥150° |
≥150° |
≥150° |
8 |
Sztywność MD |
≥5,0 |
≥5,0 |
≥10,0 |
≥10,0 |
Sztywność TD
|
≥2,5 |
≥2,5 |
≥5,0 |
≥5,0 |
Zastosuj do stosu ogniw paliwowych, modułu ogniw paliwowych, integracji systemu pojazdu z ogniwami paliwowymi.
Tabela doboru GDL dla ogniwa elektrolitycznego
rzeczy |
Parametr
|
Dobór modelu ogniwa elektrolitycznego | ||
GDL-D-24 | GDB-D-22F | GDB-D-22 | ||
1 |
Grubość (um) przy 50 kPa |
240±20 |
220±20 |
220±20 |
Grubość (um) @ 1 MPa |
210±15 |
180±15 |
180±15 |
|
2 |
Rezystancja (mΩ•cm²) przy 1 MPa |
≤9 |
≤9 |
≤9 |
3 |
gęstość powierzchniowa (g/m²) |
100±5 |
85±5 |
85±5 |
4 |
Wytrzymałość na rozciąganie MD(MPa) |
≥9 |
≥9 |
≥9 |
Wytrzymałość na rozciąganie TD(MPa) |
≥6 |
≥6 |
≥6 |
|
5 |
Strumień powietrza (m³/(m²h) przy 0,1 bara |
≥800 |
≥800 |
≥800 |
7 |
Kąt zwilżania (strona MPL)MPL |
≥140° |
/ |
/ |
Kąt zwilżania (po stronie kalki) |
≥120° |
≥120° |
≤90° |
|
8 |
Sztywność MD |
≥11 |
≥11 |
≥11 |
Sztywność TD
|
≥6 |
≥6 |
≥6 |
Zastosuj do sprzętu do produkcji wodoru elektrolitycznego z membraną do wymiany protonów (PEM).
Tabela doboru GDL dla wodorowych ogniw paliwowych chłodzonych powietrzem
rzeczy |
Parametr
|
Wybór modelu dla przemysłu lotniczego i elektrowni | |
GDL-F-20 | GDL-F-22 | ||
1 |
Grubość (um) przy 50 kPa |
200±20 |
220±20 |
Grubość (um) @ 1 MPa |
150±15 |
165±15 |
|
2 |
Rezystancja (mΩ•cm²) przy 1 MPa |
≤8,5 |
≤9 |
3 |
gęstość powierzchniowa (g/m²) |
60±5 |
65±5 |
4 |
Wytrzymałość na rozciąganie MD(MPa) |
≥8 |
≥8 |
Wytrzymałość na rozciąganie TD(MPa) |
≥5 |
≥5 |
|
5 |
Przepuszczalność gazu (m³/(m²h) przy 0,1 bara |
≥900 |
≥900 |
7 |
Kąt zwilżania (strona MPL) (MPL) |
≥140° |
≥140° |
Kąt zwilżania (po stronie kalki) |
≥120° |
≥120° |
|
8 |
Sztywność MD |
≥10 |
≥10 |
Sztywność TD
|
≥5 |
≥5 |
Zastosuj do:
Bezzałogowe statki powietrzne napędzane wodorem;Rowery wodorowe;Przenośne zasilanie.
klaster miejski | Roczna produkcja GDL | Szerokość GDL |
Shenzhen | Sto tysięcy metrów kwadratowych | 400 mm |
Tiencin | Milion metrów kwadratowych | Maksymalna szerokość może osiągnąć 1,2 m, w zależności od potrzeb naszych klientów. |
Cechy
Silne przewodnictwo
Silna zdolność zarządzania wodą
Doskonała przepuszczalność powietrza
Wysoka wytrzymałość mechaniczna
Długa trwałość
Gładka powierzchnia
GDL dla ogniw paliwowych Wydajność mierzona w seriach produkcyjnych: 0,655 V@2000 mA/cm2
