opis produktu

Regeneratory bębnów do przeładunku węgla od czołowej państwowej firmy w Chinach

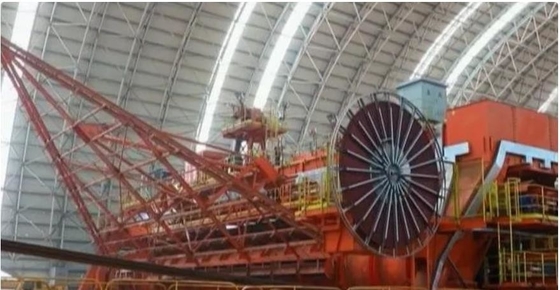

Regeneratory bębnowe, poruszające się po poziomym pasie startowym, są przeznaczone do obsługi stosów składowania równoległego w pracy dwukierunkowej w składowiskach otwartych typu skład.Musi mieć wydajność 3500 ton na godzinę, aby przeładować węgiel o wielkości <300 mm.

Bęben porusza się po szynach na czterech podwoziach.Napęd jezdny realizowany jest za pomocą 8 jednostek napędowych (2 na podwozie).Podwozia wyposażone są w szczypce do szyn, po jednym na szynę, do zabezpieczania podczas postoju wiatru oraz w czyszczarkę szyn po obu stronach toru jazdy.

Jednostka napędowa składa się z przekładni z serwomotorem sterowanym przez przemiennik częstotliwości.Ten serwomotor pracuje we wszystkich wymaganych zakresach prędkości jazdy, dzięki czemu nie jest konieczne stosowanie zarówno niezależnych silników do pracy jak i jazdy transportowej.Jednostki napędowe montowane są pionowo na zewnętrznych kołach jezdnych podwozi.Czujniki przyrostowe służą do dokładnego pozycjonowania maszyny.

Urządzenie rozrzucające wykonuje poprzeczny ruch oscylacyjny, dzięki czemu rozkłada wierzchnią warstwę materiału i kształtuje profil materiału na składowisku, zapewniając równomierne napełnienie wiader.Kąt nachylenia urządzenia rozrzucającego można regulować ręcznie w zależności od aktualnego stanu rozłożenia materiału na składowisku.Maszyna jest wyposażona w dwa urządzenia rozrzucające, po jednym na stronę kierunku jazdy maszyny.

Podkonstrukcje funkcjonalnie połączone z bębnem składają się z toru szynowego, przewodów elektrycznych, węży doprowadzających wodę do instalacji tryskaczowej oraz zderzaków końcowych.

Główna konstrukcja stalowa jest konstrukcją spawaną wykonaną z blachy stalowej lub stali kształtowej i ma wystarczającą wytrzymałość, sztywność i stabilność.Śruby zaciskowe o wysokiej wytrzymałości powinny być stosowane do montażu na miejscu głównych dużych elementów konstrukcji stalowej, aby ułatwić wznoszenie, a punkty podnoszenia / ucha do podnoszenia są zapewnione dla każdego elementu konstrukcyjnego, aby ułatwić operacje transportowe i przeładunkowe.Wszystkie konstrukcje i mechanizmy są zaprojektowane do przenoszenia obciążenia dynamicznego, statycznego, poziomego i udarowego.Oprócz obliczeń wytrzymałości, sztywności i zmęczenia należy również wykonać obliczenia dla stateczności całkowitej i częściowej.Każdy mechanizm i komponent zaprojektowano tak, aby charakteryzował się dobrą wydajnością i wytrzymałością, a także był wymienny w miarę możliwości.Te zużywające się części będą zaprojektowane tak, aby można je było łatwo sprawdzić i wymienić.

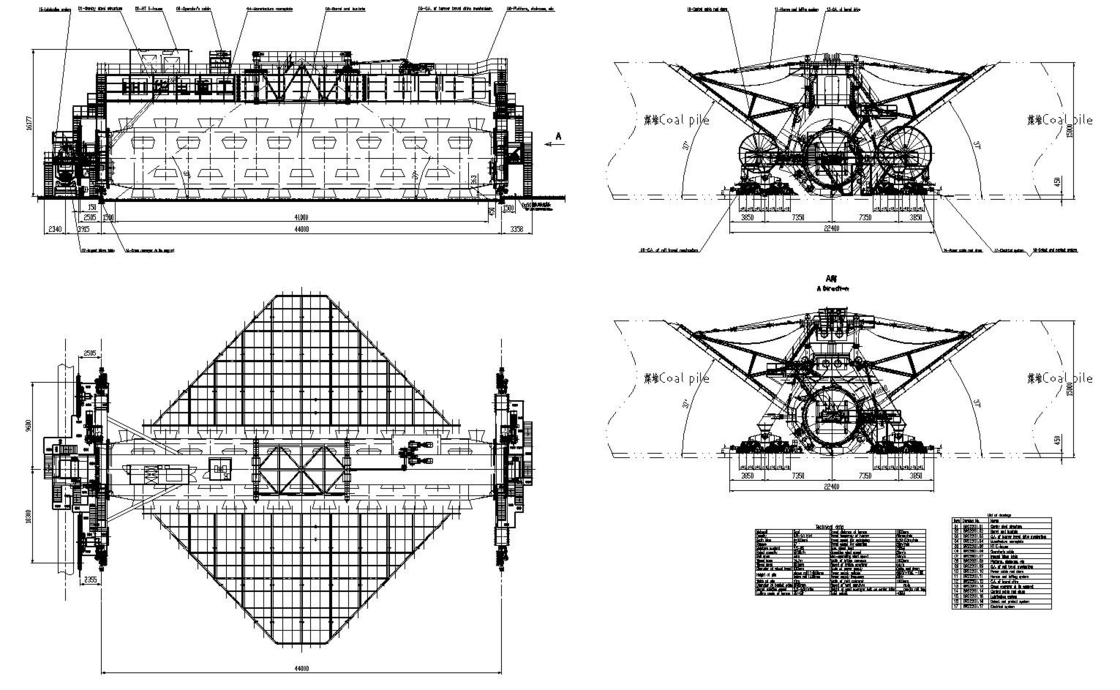

Specyfikacja regeneratora bębna

UWAGI

Klient powinien podać następujące informacje podczas składania zamówienia:

• Charakter materiału sypkiego
• Informacje o składowisku
• Schemat przepływu procesu
• Zasilacz
• Wymagania dotyczące komunikacji i kontroli
