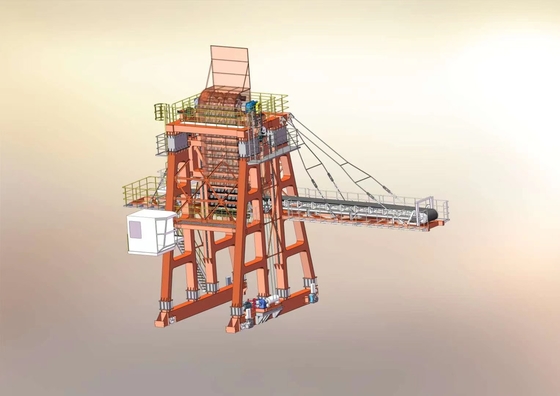

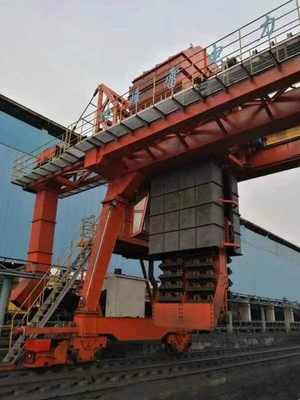

Urządzenie do rozładowywania łyżek łańcuchowych wagonów dla przedsiębiorstwa energetycznego opalanego węglem
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | SSI-FL |
Orzecznictwo: | manufacture certificate |
Numer modelu: | Dostosowane |
Zapłata:
Minimalne zamówienie: | 1 |
---|---|
Cena: | US $500,000-1,000,000/ Set |
Szczegóły pakowania: | Drewniana obudowa lub goła |
Czas dostawy: | 3 miesiące po otrzymaniu zaliczki |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 40 zestawów / rok |
Szczegóły informacji |
|||
Pojemność: | 400 t/h | Nazwa: | wyładunek łyżki łańcuchowej |
---|---|---|---|
farba: | PPG | Kolor: | Żółty |
korzyść: | wysoka wydajność | Struktura: | Stal węglowa |
Materiał: | Węgiel | DFT: | 185um |
High Light: | Rozładunek łyżki łańcucha węglowego,rozładunek wagonów kolejowych opalanych węglem,rozładunek wagonów kolejowych |
opis produktu
łańcuszek do rozładunku wagonów łańcuszek do rozładunku węgla dla przedsiębiorstwa energetycznego opalanego węglem,
1. Wstęp
Przyjęto całkowicie zamkniętą konstrukcję skrzynkową.Konstrukcja stalowa wykonana jest z Q345B.Konstrukcja jezdna przyjmuje reduktor typu trzy w jednym, cztery zestawy typu wózka i osiem kół jezdnych.Koło o średnicy 630mm z napędem VFD do jazdy.Jeden VFD steruje czterema zestawami silników, aby poruszać się stabilnie.
Mechanizm łyżki łańcuchowej jest wyposażony w urządzenie blokujące i blokujące urządzenie zabezpieczające.
Urządzenie blokujące: gdy podnośnik kubełkowy podnosi się do pozycji ograniczonej, urządzenie blokujące może być automatycznie aktywowane, a ciężar mechanizmu wywrotu może być przenoszony przez urządzenie blokujące za pośrednictwem hydraulicznego mechanizmu popychacza, co może zapobiec wypadkom w przypadku wypadków i uszkodzenia sprzętu spowodowane przesuwaniem się mechanizmu podnoszącego łyżkę z powodu awarii hamulca, a także przedłużyć żywotność liny stalowej.
Blokujące urządzenie zabezpieczające: gdy podnośnik kubełkowy podnosi się do pozycji krańcowej, sygnalizacja świetlna automatycznie zmieni kolor na zielony, co może ułatwić maszyniście określenie, czy urządzenie rozładowujące działa i czy może wejść na stację
Łyżkowe urządzenie do rozładunku wapienia ma również inne zabezpieczenia blokujące, takie jak blokada między zaciskiem szynowym a mechanizmem jezdnym, blokada między przenośnikiem taśmowym a mechanizmem wywrotki, blokada między drzwiami sali operacyjnej a głównym zasilaniem ( tj. drzwi nie mogą być zamknięte, a główne źródło zasilania nie może być dostarczone), co może zapewnić, że urządzenie do rozładunku wapienia elewatora łańcuchowego będzie działać w bezpiecznym stanie przez cały rok i poprawić wydajność pracy.
Dno łyżki łańcuchowej wyposażone jest w duże urządzenie zabezpieczające łańcuch zgarniający, które nie tylko dokładnie czyści materiały, ale również nigdy nie uszkadza przyczepy.Gdy łyżka łańcuchowa pracuje, skrobak pełni rolę zgarniania materiałów.Materiał zgarniacza to 16Mn, tak aby maksymalnie zmniejszyć nadwyżkę materiałów i zmniejszyć pracochłonność pracowników.Szybkość rozładowania jest większa niż 99%, a pozostały materiał jest mniejszy niż 1 tona.
Zęby łyżki łańcucha wykonane są z materiału odpornego na ścieranie ze stopu 60Si2Mn, co zwiększa żywotność 3-4 razy w porównaniu ze zwykłą płytą trudnościeralną.
Komponenty elektryczne do ładowarki łańcuchowej to wszystkie produkty Siemens, ABB lub Schneider.W kabinie operatora zastosowano materiały termoizolacyjne i klimatyzatory (marka: Gree).Szkło hartowane jest używane w sali operacyjnej, a wycieraczka elektryczna jest używana. Środowisko w kabinie operatora jest wygodne.
2. Specyfikacja urządzenia do rozładunku wapienia z łyżką łańcuchową
Obowiązek pracy: 3 zmiany ciężkie, 365 dni w roku
Wydajność rozładunku: 350t/h
Odległość szyny: 6000 mm
Zasilanie: bęben kablowy (zasilanie), mniej niż 200
Moc: 380-400V
Częstotliwość: 50Hz
Szybkość rozładunku: ≥95%
Zużycie energii: 145KW
3. Inne parametry
3.1 Mechanizm podróżny: 8 kół i 4 kierowców.
Model silnika: YX3-132
moc: 7,5 kW × 4
prędkość: 1450r/min
moc VFD: heavy-duty 30KW (Seimens/ABB)
model reduktora biegów: seria sztywnych reduktorów zębów (Flender / SEW)
prędkość jazdy: 1,9 ~ 20 m/min (VFD)
Średnica koła: Φ630mm
Liczba kół: 8
Maksymalne ciśnienie koła: 15t
Odległość szyny: 6000 mm
3.2.przenośnik kubełkowy
Model silnika: YZ225M-
moc: 30KW × 2台
Sztywny model reduktora zębów: ZQA500-3/4-15.75 (SEW/Flender)
Stosunek: 15,75
prędkość (prędkość łańcucha): 95,7 m/min
objętość wiadra: 43L
szerokość wiadra: 1100mm
rodzaj łańcucha: dwurzędowy łańcuch czołgów wojskowych
podziałka T203mm
obowiązek pracy: ciężki obowiązek
3.3 Wyciągarka do wysięgnika
Model silnika: YZ225M-8
moc: 22KW
prędkość: 750r/min
typ reduktora: ZQA650-48.57-8
stosunek: 48,57
prędkość wciągarki: V=2,37m/min
3.4, Przenośnik taśmowy zamontowany na wsporniku
Przenośnik taśmowy: jeden sposób na rozładunek,
Urządzenie transmisyjne: YD (630-1000-2,5)
moc: 15KW
zgięcie koła pasowego: Φ500
prędkość: V=3,15m/s
szerokość: B=1000mm
wydajność przenoszenia: Q=800t/h
czyścik przenośnika taśmowego: ostrze wykonane z poliuretanu
tabela z głównymi datami technicznymi
opis | parametr | jednostka |
materiał | wapień, węgiel | |
gęstość | 0,8~2,5 | t/m3 |
ziarnistość | <100 | mm |
wilgoć | <15 | % |
zdolność rozładunku | ~350 | t/h |
szybkość podróży | 20 | m/min |
rozpiętość szyn | 6 | m |
