Elektryczny hydrauliczny dźwig Knuckle Jib Marine i dźwig offshore
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | SSI |
Orzecznictwo: | ABS/BV/CCS/GL/RINA/RMRS/LR |
Numer modelu: | 20t10m |
Zapłata:
Minimalne zamówienie: | 1 |
---|---|
Cena: | USD 200000 |
Szczegóły pakowania: | Nagi |
Czas dostawy: | 3,5 miesiąca |
Możliwość Supply: | 30 zestaw/rok |
Szczegóły informacji |
|||
Produkt: | Żuraw z wysięgnikiem przegubowym | Kolor: | przez użytkownika |
---|---|---|---|
obraz: | DFT 320um | Postać: | Elektryczny Hydrauliczny |
Rodzaj: | na morzu | Model: | SSI-KB-20t10m |
Korzyść: | wysoka wydajność | korzyść: | niska cena |
High Light: | Hydraulic Knuckle Jib Marine,zgodny ze standardami Marine Crane,Offshore specjalnie zaprojektowany dźwig morski |
opis produktu

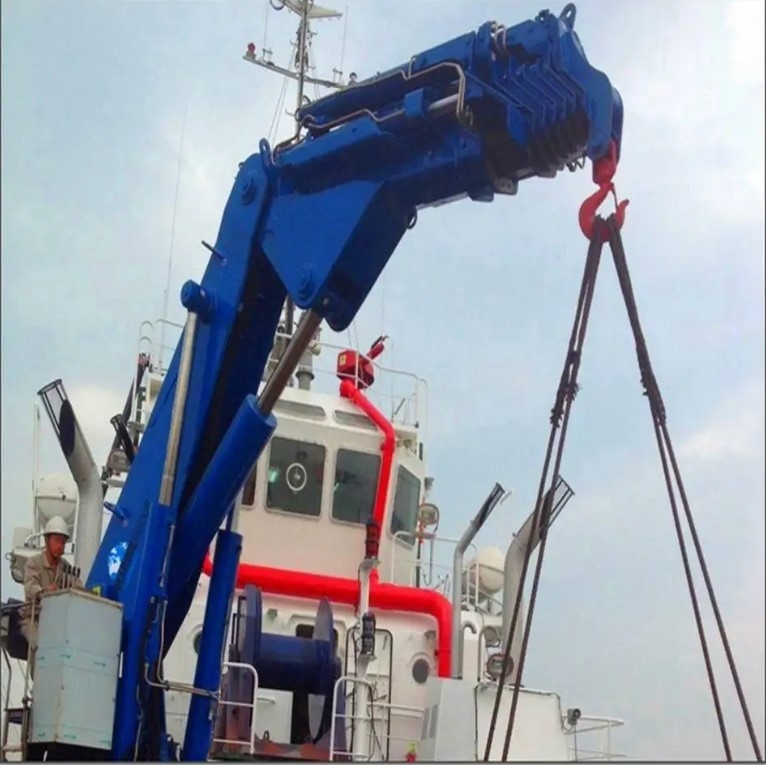

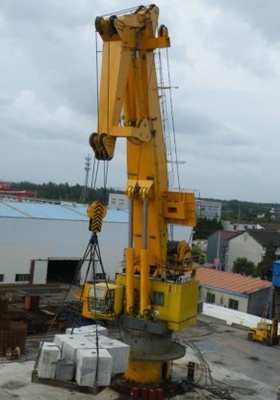

Elektryczny żuraw hydrauliczny z wysięgnikiem przegubowym zamontowany na platformie offshore
Żuraw morski / żuraw morski z wysięgnikiem przegubowym jest zaprojektowany jako żuraw przegubowy z napędem elektrohydraulicznym, ze zintegrowanym elektro-
agregat hydrauliczny lub niezależny agregat elektrohydrauliczny, dostarczany jako kompletna jednostka gotowa do montażu na fundamencie.ten
Żuraw jest wyposażony w hydraulicznie napędzaną wciągarkę, hydraulicznie napędzany wysięgnik, hydrau przegubowy i hydraulicznie napędzany układ obrotu.
Wszystkie dźwigi morskie i offshore są projektowane i produkowane w oparciu o specyfikacje techniczne i zastosowania naszych klientów.Wszystkie główne elementy żurawia morskiego i morskiego pochodzą z europejskiej i renomowanej marki, takiej jak napęd obrotowy, pompa hydrauliczna, silnik elektryczny, zawory hydrauliczne itp.
Częściżurawia
Wciągarka przeznaczona jest do pracy w środowisku morskim.
Składa się ze skrzyni biegów z hamulcem, silnika hydraulicznego, bębna itp
skrzynia biegów i układ hamulcowy są wbudowane w bęben.Płyty ochronne
są dostarczane w celu zapobiegania ucieczce liny stalowej z bębna.
Łożysko obrotowe to jednorzędowe, czteropunktowe kulki stykowe, montowane na obrabianej powierzchni i przeznaczone do zastosowań morskich.Łączniki do wieńca obrotowego to wysokiej jakości śruby napinające zapewniające warunki pracy łożyska.Napęd zębnika ma na celu ochronę przekładni przed środowiskiem morskim.Przekładnia obrotowa, hamulec, silnik hydrauliczny są połączone kołnierzowo w jedną całość.Łożysko obrotowe wyposażone jest w odpowiednie smarowniczki.
3 cylindry hydrauliczne
Cylinder wychylenia jest przeznaczony do
Praca w środowisku morskim.
Tłoczysko wykonane jest z wysokiej wytrzymałości na rozciąganie
chromowana powłoka.Oba końce
cylindry są wyposażone w samosmarujące
namiar.Cylinder ma smarowniczkę do
smarowanie łożysk.
Silnik elektryczny jest montowany wewnątrz suwnicy z elastycznym
napęd sprzęgający z pompą.Zbiornik oleju jest wbudowany w
suwnica.Zbiornik wyposażony jest w pełnoprzepływowe filtry powrotne,
Manometr, oddychanie powietrzem, otwór powietrza do oddychania może
być używany do napełniania olejem.
Zewnętrzne przewody hydrauliczne powinny być wykonane z ocynkowanej stali węglowej bez szwu.Węże hydrauliczne dobierane są do pracy w środowisku morskim.Wszystkie węże są zaprojektowane zgodnie z wymaganiami klasowymi dotyczącymi ciśnienia roboczego.
Żuraw zaprojektowano tak, aby jeden ruch (podnoszenie, wysuwanie, obracanie) był możliwy przy pełnym udźwigu i pełnej prędkości.Przy zmniejszonej wydajności i zmniejszonej prędkości powinny być możliwe jednocześnie dwa ruchy.
Wszystkie ruchy są napędzane olejem hydraulicznym.Wszystkie ruchy mają bezstopniową kontrolę prędkości od 0 do max.
Gdy rzeczywiste ciśnienie jest wyższe niż wartość nastawy, zawór nadmiarowy zostanie otwarty.Silnik wciągarki, siłownik hydrauliczny i silnik obrotu są wyposażone w zawory utrzymujące obciążenie, które zatrzymują ruch w przypadku pęknięcia węża lub innej awarii powodującej spadek ciśnienia.
Agregat awaryjny z pompą ręczną, niezbędnymi zaworami i rurociągiem połączył agregat z oryginalnym silnikiem hydraulicznym układu wraz z osprzętem.
Ciśnienie układu hydraulicznego: ≤250Bar.
7.1 Źródło elektryczne
Źródło energii elektrycznej ze statku do dźwigu jest przesyłane w następujący sposób:
Główny obwód zasilania: AC380V;50Hz;3P
7.2 Silnik elektryczny
Silnik elektryczny jest typu morskiego.(IP56; klasa izolacji „F”)
Silnik będzie wyposażony w grzałkę antykondensacyjną.
Rozrusznik typu „gwiazda-trójkąt”
Silnik z dławikiem kablowym
Silnik zgodny z wymaganiami IEC
7.3 Transformator napięcia sterującego AC24V.
7.4 Przyciski Start/Stop w drzwiach panelu.
7.5 Rozrusznik elektryczny ma IP56.Producent montuje go na cokole dźwigu.
Następujące ograniczniki bezpieczeństwa są przewidziane dla ruchów wymienionych poniżej.Po uruchomieniu ograniczników bezpieczeństwa silnik hydrauliczny i/lub elektryczny zostaje zatrzymany.
8.1 Hydrauliczne zawory bezpieczeństwa: Każdy zawór bezpieczeństwa chroni pompy, a także silniki podnoszenia, wychylenia i obrotu przed nadmiernym obciążeniem.
8.2 Limit podnoszenia
8.3 Przycisk zatrzymania awaryjnego: Silnik zatrzymuje się, naciskając przycisk.Żuraw posiada 2 przyciski zatrzymania awaryjnego.Jeden znajduje się na elektrycznej skrzynce rozruchowej, drugi na panelu operacyjnym.
8.4 Awaryjny zawór rozładunkowy: Wszystkie ruchy są zatrzymywane po otwarciu zaworu.Jest montowany na platformie operacyjnej.
8.5 System awaryjnego odciążenia haka
9 Obróbka powierzchni
Standardową procedurą obróbki powierzchni dla dźwigów będzie:
Wszystkie powierzchnie Śrutowane do SA 2,5
Jedna warstwa podkładu epoksydowego bogatego w cynk - 50 mikronów
Jedna warstwa dwuskładnikowej żywicy epoksydowej - 100 mikronów
Jedna warstwa poliuretanu - 70 mikronów
Całkowita grubość suchej warstwy - 220 mikronów
Specyfikacja techniczna
1 | SWL | 20t@10m 5t@25m |
2 | Maksymalny promień pracy | 25m |
3 | Minimalny promień pracy | 4,5m |
4 | Prędkość hostingu | 0~15m/min (20t) |
5 | Prędkość obrotowa | 0,5 obr/min |
6 | Kąt obrotu | 360° za darmo |
7 | Czas wyostrzenia | 50s |
8 | Podróż haka | 60m |
9 | Czas składania | 50s |
10 | Czas przedłużenia | 700s |
11 | Warunki pracy | |
Obcas | ≤ 5° | |
Przycinać | ≤ 2° | |
12 | Silnik elektryczny | |
Moc | 90 kW | |
Prędkość | 1480 obr/min | |
Źródło prądu | 440V 50Hz, | |
Chroń klasę | F | |
Typ pracy | S1 | |
13 | Pływ | 160L/min |
14 | Temperatura projektowa | -10°~40° |
15 | Ciężar własny | ~25000 kg |
