Power Company Sprzęt do obsługi ładunków masowych Urządzenie do rozładowywania łyżek wapiennych

opis produktu

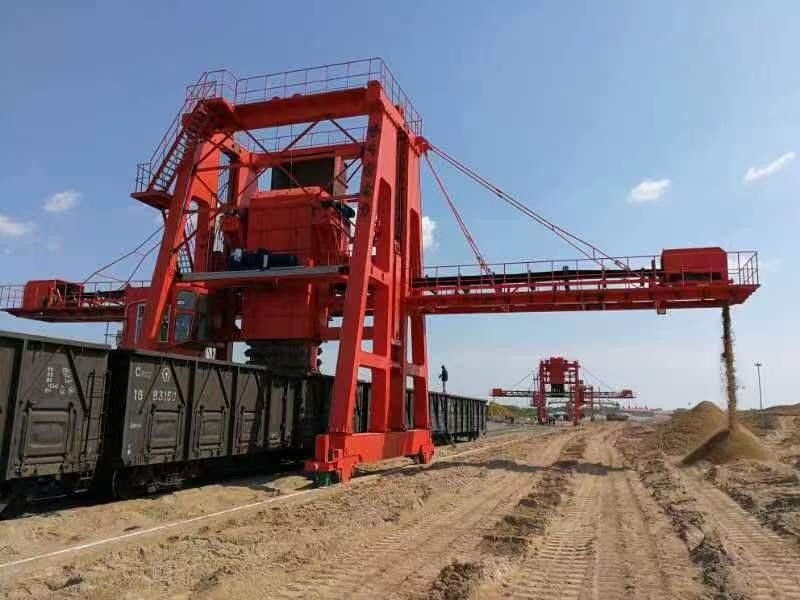

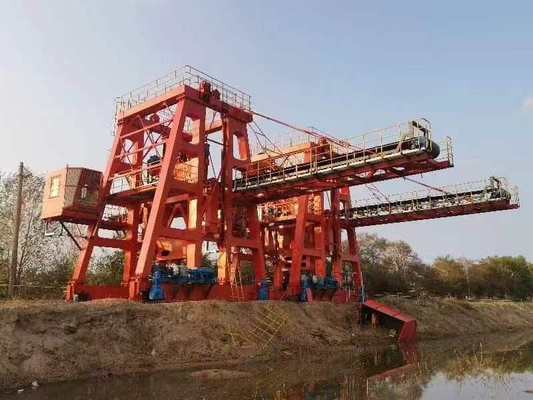

firma energetyczna rozładowywacz łańcuchów wapiennych​

1. Wstęp

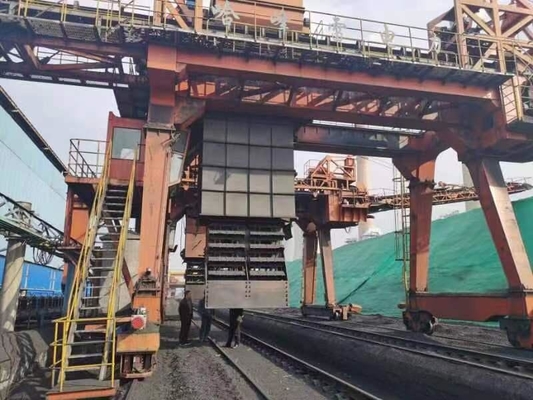

Mechanizm łyżki wywrotu to dwurzędowy mechanizm łyżki z pojedynczym napędem, a łańcuch to wojskowy łańcuch czołgowy o skoku 203 mm.Korpus łyżki wykonany jest z materiału odpornego na zużycie nm400, a wraz z towarem należy dołączyć oryginalny raport z kontroli jakości stali.Tylna płyta mechanizmu łyżki łańcuchowej jest zamontowana, a dolna część wyposażona jest w skrobak czyszczący.Zgarniacz ma grubość 30mm i szerokość 800mm i jest połączony z płytami "s" z obu stron.Dzięki szybkiej pracy wózka wózek można wyczyścić, a krawędź noża można zabezpieczyć przed zarysowaniem wózka.Szybkość czyszczenia jest większa niż 99%.Upewnij się, że pozostała ilość w bagażniku jest mniejsza niż 1 tona.Wysokość podnoszenia łyżki łańcuchowej została zaprojektowana zgodnie z aktualnym standardowym wagonem 60t/70t, a pozycja statyczna nie wpłynie na przejazd całego wagonu pociągu.

Mechanizm wyciągarki z wysięgnikiem

Skład i układ mechanizmu wciągarki wychwytującej.Wyciągarka znajduje się pośrodku.Monitoring wideo w celu zapewnienia bezpieczeństwa i niezawodności, a dobór i obliczenia części są zgodne z odpowiednimi klauzulami w GB/t3811.

Mechanizm wychylenia składa się z silnika, hamulca tarczowego lub koła, sprzęgła, reduktora twardego zęba, urządzenia bębnowego, górnego koła pasowego itp. Przyjęto typ konstrukcji pojedynczego silnika, pojedynczego reduktora, pojedynczego bębna i podwójnych hamulców.

Istnieją ograniczenia dotyczące podnoszenia i opuszczania w skrajnym położeniu.

Bęben wykonany jest z Q345B, spawany i uformowany, ma konstrukcję krótkiego wału.Gdy bęben jest spawany odcinkowo, spoina obwodowa doczołowa powinna być poddana 100% defektoskopii ultradźwiękowej.Obróbkę cieplną należy przeprowadzić po spawaniu w celu wyeliminowania naprężeń.NDT dla wałka krótkiego.

Po opuszczeniu łyżki łańcuchowej do pozycji ograniczonej na bębnie powinno pozostać co najmniej 2,5 zwoju liny stalowej.Zacisk do liny stalowej jest zamontowany z boku bębna nie mniej niż cztery.

Urządzenie krążka stałego przyjmuje krążek wiążący, który jest umieszczony na górnej płaszczyźnie ramy wózka, zachowując przestrzeń konserwacyjną.Stosunek średnicy liny stalowej do średnicy koła pasowego i średnicy rowka liny bębna powinien spełniać wymagania kodeksu projektowego żurawia.

2. Specyfikacja urządzenia do rozładunku wapienia z łyżką łańcuchową

Obowiązek pracy: 3 zmiany ciężkie, 365 dni w roku

Wydajność rozładunku: 350t/h

Odległość szyny: 6000 mm

Zasilanie: bęben kablowy (zasilanie), mniej niż 200

Moc: 380-400V

Częstotliwość: 50Hz

Szybkość rozładunku: ≥95%

Zużycie energii: 145KW

3. Inne parametry

3.1 Mechanizm podróżny: 8 kół i 4 kierowców.

Model silnika: YX3-132

moc: 7,5 kW × 4

prędkość: 1450r/min

moc VFD: heavy-duty 30KW (Seimens/ABB)

model reduktora biegów: seria sztywnych reduktorów zębów (Flender / SEW)

prędkość jazdy: 1,9 ~ 20 m/min (VFD)

Średnica koła: Φ630mm

Liczba kół: 8

Maksymalne ciśnienie koła: 15t

Odległość szyny: 6000 mm

3.2.przenośnik kubełkowy

Model silnika: YZ225M-

moc: 30KW × 2台

Sztywny model reduktora zębów: ZQA500-3/4-15.75 (SEW/Flender)

Stosunek: 15,75

prędkość (prędkość łańcucha): 95,7 m/min

objętość wiadra: 43L

szerokość wiadra: 1100mm

rodzaj łańcucha: dwurzędowy łańcuch czołgów wojskowych

podziałka T203mm

obowiązek pracy: ciężki obowiązek

3.3 Wyciągarka do wysięgnika

Model silnika: YZ225M-8

moc: 22KW

prędkość: 750r/min

typ reduktora: ZQA650-48.57-8

stosunek: 48,57

prędkość wciągarki: V=2,37m/min

3.4, Przenośnik taśmowy zamontowany na wsporniku

Przenośnik taśmowy: jeden sposób na rozładunek,

Urządzenie transmisyjne: YD (630-1000-2,5)

moc: 15KW

zgięcie koła pasowego: Φ500

prędkość: V=3,15m/s

szerokość: B=1000mm

wydajność przenoszenia: Q=800t/h

czyścik przenośnika taśmowego: ostrze wykonane z poliuretanu

tabela z głównymi datami technicznymi
